上海洪柯自动化仪表有限公司推出的D700系列气体质量流量计（Mass flow meter，简称MFM）采用德国进口气体流量传感器，采用层流型或文丘里型结构，基于热传导原理，具有高灵敏度、高精度、大量程比、抗干扰、智能化、网络化等特点，可用于测量空气、氮气、氧气、氩气、二氧化碳、笑气等洁净、干燥气体流量，可用于制氧机、制氮机、气体分析仪、医用呼吸机、麻醉机、肺活量仪、通气柜、泄漏检测仪、气氛保护箱、医院中心供氧等气体计量、控制、监测，在工业制造、食品饮料、科研院所、医疗单位、农业养殖、环境保护、纺织机械等的气体计量与能源管理中得到广泛应用。
对于超微流量，大流量，高精度流量计，复杂气体，高压气体，高温气体，腐蚀性气体等的流量测量或控制请选用D500或D600系列气体质量流量计或气体质量流量控制器。
http://www.shakic.com/cp/qitizhiliang.htm
对于大流量气体，大口径气体，高温气体，强腐蚀气体，脏污气体，多组分气体流量的测量请选用SHQL系列热式气体质量流量计。
http://www.shakic.com/cp/product3.htm
□ 低压气体质量流量计工作原理
D700系列气体质量流量计（Mass flow meter，简称MFM）气体质量流量计选取德国进口气体流量传感器，采用先进的层流管或文丘里管技术，基于热式原理，当硅流量传感芯片工作时，在传感器周边形成稳定的温度场分布。一旦一定质量的气体流过传感器时，气体的流动将破坏该温度场的分布，形成特定的、取决于该气体的质量和速度的温度场分布。芯片上的传感器将测量这一变化并转换为电信号，由一个专门的电路变送器对此信号进行放大、调理并作线性化处理。它无须温压补偿，直接测量出气体质量流量，具有量程比宽，精度高，响应速度快，压力损失小，无活动部件，可靠性高，安装简单等特点。
① 304不锈钢本体，适用于大部分气体测量。
② 一体化或分体壁挂式液晶显示器，方便灵活。
③ RS485 Modbus 通讯功能，可远程传输与集中管理控制。
□ D760系列层流型气体质量流量计主要技术指标
D760系列层流型气体质量流量计（分体型或一体型）及其配套的LCD液晶显示气体质量流量积算仪
流量范围（空气，标况20℃、101.325KPa）：
----D760- 3：0.002~0.2 NL/min（2-200 NmL/min）
----D760- 6：0.2~20 NL/min（0.012-1.2 Nm3/h）
----D760-10：0.5~50 NL/min（0.03-3 Nm3/h）
----D760-12：1~100 NL/min（0.06-6 Nm3/h）
----D760-15：2~200 NL/min（0.12-12 Nm3/h）
----D760-20：10~1000 NL/min（0.6-60 Nm3/h）
可测量气体：空气AIR、氮气N2、氧气O2、氩气Ar、氦气He、氢气H2、二氧化碳CO2、混合气体、甲烷CH4、CNG压缩天然气、LNG液化天然气、PNG管道天然气，某些混合气体等洁净、干燥气体（其它气体请咨询本公司）。
不可测量气体：含油性，腐蚀性气体，如油气混合物；LPG液化石油气（丙烷）、丁烷、丙烷、沼气、乙炔（含油），氨气，氯气；硫化氢等
-----------备注：
-----------对于含湿、含油类挥发气体（油气混合气体）、有机气体、有机废气等小流量气体，请选择日本进口的本质安全型涡式流量计。
http://www.shakic.com/cp/OVAL%20EGGS%20VORTEX%20FLOWMETERS.htm
-----------对于超微流量，复杂气体，高压，高温，腐蚀性气体等的流量测量或控制，请选用D500或D600系列气体质量流量计或气体质量流量控制器。
http://www.shakic.com/cp/qitizhiliang.htm
-----------对于大流量，大口径，高温，强腐蚀，脏污，多组分气体，请选用SHQL系列热式气体质量流量计。
http://www.shakic.com/cp/product3.htm
测量精度：±1.5%FS
量程比：100:1
最大工作压力：1.6MPa；1.0MPa
介质温度：-20~80℃
传感器材质：316不锈钢
本体材质：304不锈钢；铝合金
连接方式：
----D760- 3：1/4”NPTF锥形内螺纹，可选1/4”双卡套，快插接头，其它
----D760- 6：1/4”NPTF锥形内螺纹，可选1/4”双卡套，快插接头，其它
----D760-10：3/8”NPTF锥形内螺纹，可选1/2”双卡套，快插接头，其它。
----D760-12：1/2”NPTF锥形内螺纹，可选1/2”双卡套，快插接头，法兰，其它
----D760-15：1/2”NPTF锥形内螺纹，可选1/2”双卡套，快插接头，法兰，其它
----D760-20：3/4”NPTF锥形内螺纹，可选3/4”双卡套，快插接头，法兰，其它
显示器类型：方形铝合金非防爆显示器，或圆形铸铝壳体防爆显示器。一体型或分体型
显示方式：现场LCD液晶显示屏
显示内容：瞬时流量、累积流量
设定方式：面板上3个按键
输出信号：4~20mA
通讯接口：RS485 Modbus 协议
工作电源：24VDC；220VAC电源适配器；1节3.6V锂亚电池（此时无RS485输出）
防爆等级：Ex dIICT6 Gb（必须配圆形铸铝壳体防爆显示器）
防护等级：普通型IP40；防爆型IP65
安装方式：垂直安装/水平安装
□ D760系列层流型气体质量流量计技术特点
D760系列气体质量流量计（Mass flow meter，简称MFM）采用先进的层流管技术，具有如下特点：
① 304不锈钢本体，适用于大部分气体测量；
② 一体化或分体壁挂式液晶显示器，方便灵活；
③ RS485 Modbus (TRU)通讯功能或4-20mA，远程传输，便于组网，利于集中管理。
④ 超低功耗设计，一节3.6V电池即可工作，适合野外或移动场合。
⑤ 双电源设计：24VDC电源或1节3.6V锂电池(无RS485输出)；同时使用时，锂电池为备用电源。
□ D760系列层流型气体质量流量计尺寸图（可分体型或一体型）
D760系列层流型气体质量流量计及其配套的LCD液晶显示气体质量流量显示仪尺寸图

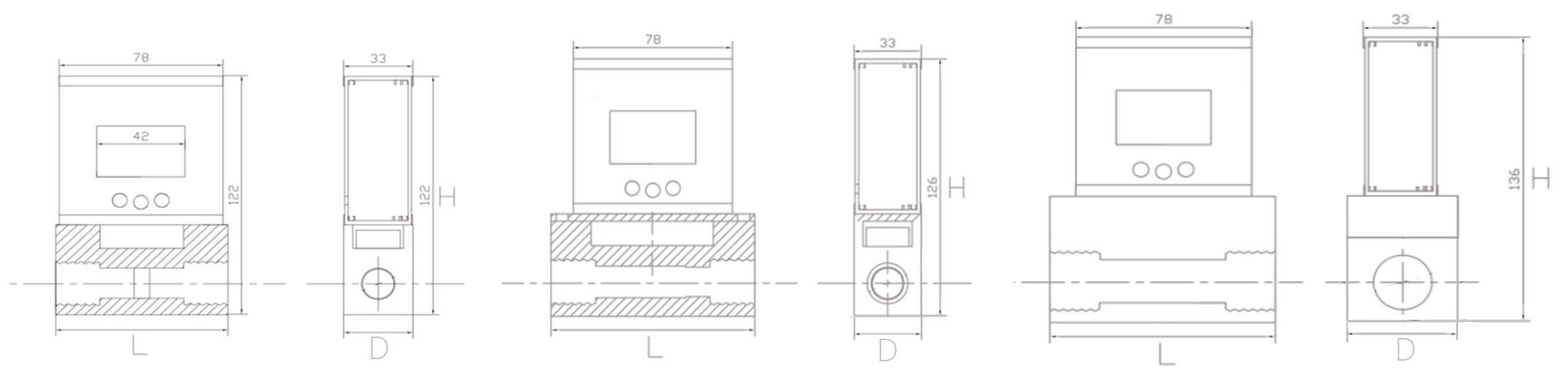

D760系列层流型气体质量流量计外形尺寸图（以NPT锥形内螺纹连结型为例）
产品
型号 |
口径
（mm） |
H
（mm） |
L
（mm） |
D
（mm） |
标准连接方式
（NPT） |
流量范围 （空气，标况20℃、101.325KPa）量程可扩展 |
NmL/min |
NL/min |
Nm3/h |
D760-3 |
3 |
122 |
80 |
33 |
1/4″ |
2～200 |
0.002～0.2 |
|
D760-6 |
6 |
122（126） |
80（90） |
33（38） |
1/4″（1/2″） |
|
0.3～30 |
0.018～1.8 |
D760-10 |
10 |
126 |
90 |
38 |
3/8″ |
|
0.5～50 |
0.03～3 |
D760-12 |
12 |
126 |
90 |
38 |
1/2″ |
|
1～100 |
0.06～6 |
D760-15 |
15 |
136 |
100 |
55 |
1/2″ |
|
2～200 |
0.12～12 |
D760-20 |
20 |
136 |
100 |
55 |
3/4″ |
|
10～1000 |
0.6～60 |
□最新D760系列气体质量流量计安装使用书
D760系列气体质量流量计使用说明书CN-airliquide20231217(请点击打开阅读电子版说明书)
□ D720系列文丘里型气体质量流量计主要技术指标
D720系列文丘里型气体质量流量计及其配套的LED数码管显示气体质量流量显示仪
流量范围：
----D720-15：10-300 NL/min，始动流量 1.5 NL/min（空气，标况20℃、101.325KPa）。
----D720-20：27-800 NL/min，始动流量 4 NL/min（空气，标况20℃、101.325KPa）。
可测气体：空气、氮气、氧气、氩气、二氧化碳、笑气等洁净、干燥气体。
测量精度：±2.5%FS。
量程比：30:1。
最大工作压力：1.0MPa。
最大耐压：1.2MPa。
介质温度：-10-+55℃ 。
本体材质：304不锈钢。
连接方式：
----D720-15：1/2”卡套，1/2”NPT锥形螺纹，DN12球面螺纹，M22×1.5螺纹，快插接头，法兰，其它；
----D720-20：3/4”卡套，3/4”NPT锥形螺纹，DN22球面螺纹，M22×1.5螺纹，快插接头，法兰，其它。
专用信号线：1m（分体型）。
流量显示器：分体壁挂式，铝合金壳体；
显示方式：LED高亮度数码管。
显示内容：瞬时流量；累积流量。
设定方式：面板上3个按键。
输出信号：RS485 Modbus通讯协议；可选RS485/4-20mA导轨式转换模块。
报警输出：瞬时流量上限报警，输出高电平3V；瞬时流量下限报警，输出低电平0V。报警值可设定。
工作电源：12-24VDC，可选配220VAC电源适配器。
防护等级：室内IP40。

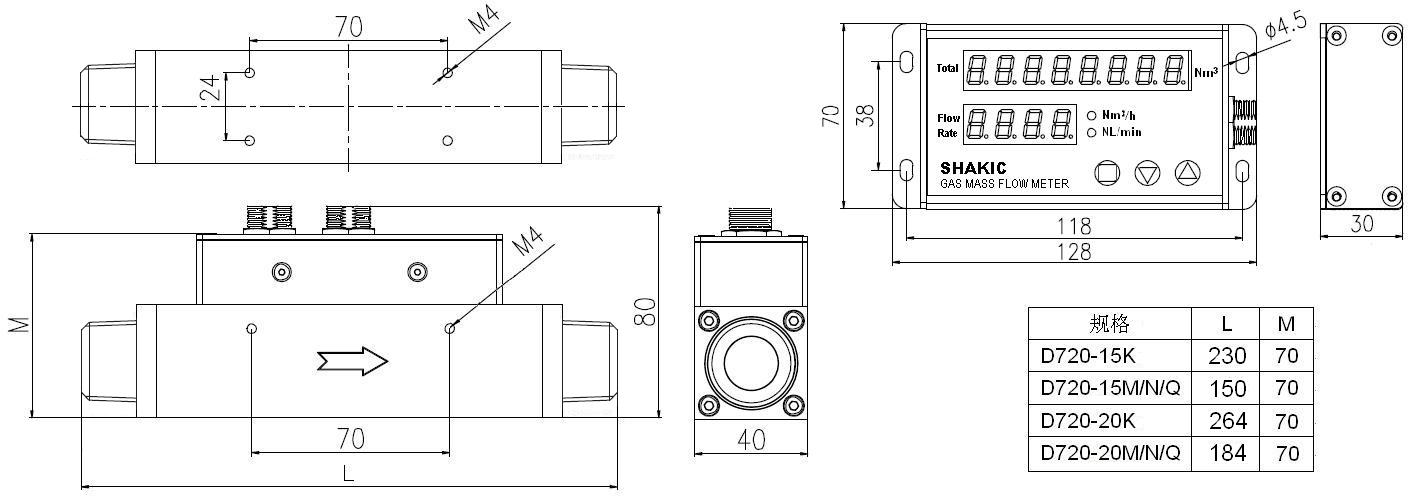

□ D720系列低压气体质量流量计尺寸图
D720系列分体型气体质量流量计及其配套的LED数码管显示气体质量流量积算仪尺寸图
□ 低压气体质量流量计安装注意事项
1、建议水平安装，可翻转180°倒立安装（如需垂直安装，订货时说明）。
2、应避免安装在强磁场、或剧烈振动环境中。
3、严禁超压使用，不得用于测量强腐蚀性、爆炸性气体、氟化物气体或液体。
4、气体必须洁净干燥，必要时在流量计前面加装过滤器或干燥器。
5、 管路气体流向与流量计本体箭头方向一致。
6、必须吹扫管道后，再安装流量计，严禁任何杂质进入流量计本体。
7、确保安装后，不会对流量计产生安装应力，必要时在流量计两侧管线上增加支撑。
8、 操作前后阀门时动作要缓慢，切勿急开急关，保持压力流量稳定。
9、通电前必须先连接本体与显示器之间的专用信号线。严禁对显示器进行带电插拔操作，避免损坏内部模块。
10、严禁拆卸流量计本体和显示器。

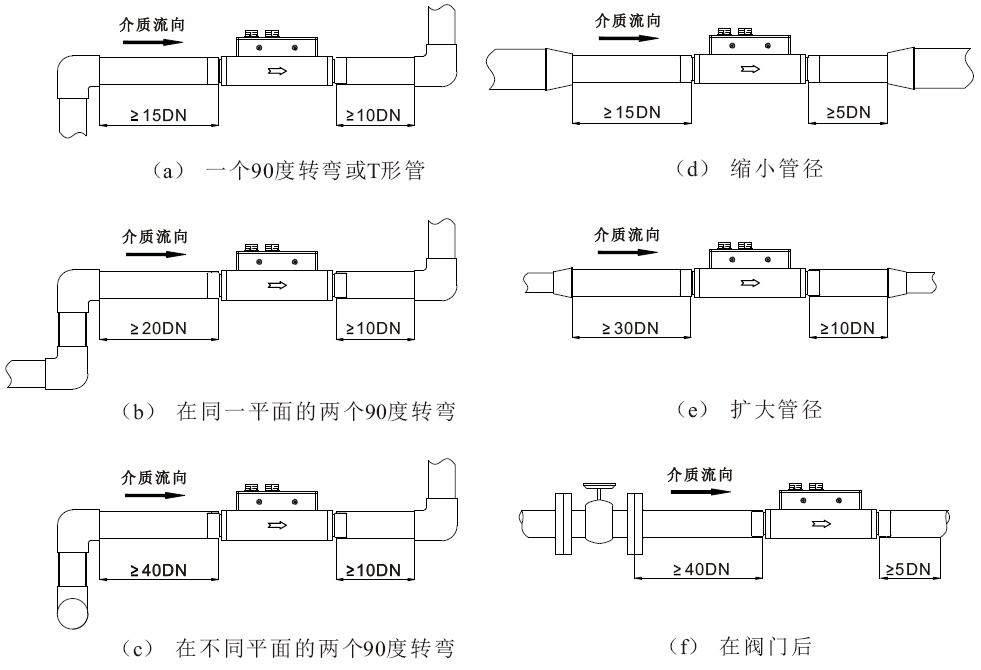

11、流量计直管段建议为前10DN后5DN，具体的直管段要求见下图。
|
