亲,这里是流量仪表第一微信平台,介绍各类流量计仪表知识,回答各类流量计仪表选型、使用问题,欢迎关注。


上海洪柯自动化仪表有限公司推出的LWGY系列智能涡轮流量计为一种速度式流量计量仪表。用于测量充满封闲管道,连续流动的液体体积流量。

用于常温低压液体的塑料涡轮(叶轮)流量计/流量传感器请参见
http://www.shakic.com/cp/super%20water%20flow%20meter.htm


耐压21MPa/31.5MPa的液压油/润滑油/航空煤油等高压涡轮流量计请参见
http://www.shakic.com/cp/yeyayouwolunllj.htm.htm


上海洪柯自动化仪表有限公司全新推出耐腐蚀型涡轮流量计,接液材质均为聚四氟乙烯,放大器与介质不接触,适合于强酸强碱介质的测量,口径从DN4mm—DN100mm,详细参数请来电咨询。

智能型涡轮流量计可以用涡轮流量传感器(输出脉冲信号)与相应的流量积算仪配套构成分体型涡轮流量计,也可与一体化防爆智能转换显示器组合在一体型涡轮流量计,用来测量并显示液体的瞬时流量和累积流量,且可输出电脉冲信号和/或标准电流信号,还具有失电数据保护功能。

LWGY系列智能涡轮流量计分为LWGY管道式涡轮流量计、LWGY-C插入式涡轮流量计。

管道式涡轮流量计或涡轮流量传感器适合于测量粘度低的液体,具有精度高、可承受的工作压力大等特点。广泛用于石油化工、冶金、科研等领域,也可用于食品行业和液压系统上。前置放大器分一般型、4~20mA标准电流信号输出型和防爆型,流量检测器有普通型、耐磨型和防腐蚀型,其中耐磨型除轴承和轴采用硬质合金(25mm口径以下轴承采用红刚玉)外,并设计成对叶轮有适当的反推力,使之更适合于测量汽油等润滑性能较差的液体。防腐蚀型在压力不超过1MPa,介质温度为常温下,可采用全塑料涡轮流量计形式。

插入式涡轮流量计具有体积小、结构简单的特点,主要用于供暖系统、锅炉给水、热交换系统、空调循环水等的测量。

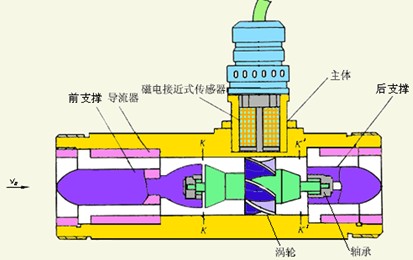

涡轮流量计工作原理
涡轮流量传感器由主体、前支撑、涡轮、磁电接近式传感器、后支撑、导流器、轴承等组成。
磁电接近式传感器内设置有永久磁铁,感应线圈和放大单元,当被测流体经过流量计时,推动涡轮旋转,涡轮周期性地改变磁路的磁阻值,使通过线圈的磁通量发生周期性变化,从而在线圈内感应出脉动电信号,经放大和处理后传送至二次仪表,或就地作现场显示,以实现流量积算。
在测量范围内,叶轮的转速与瞬时流量成正比,也即脉冲总量与累计流量成正比。两者的比值称为仪表常数以“K”(次/L)表示。由实流标定得到每台流量计的仪表常数值。将流量计测得的脉冲频率f和脉冲总数N,分别除以该流量计的仪表常数K,便可求得瞬时流量q(L/s)和累积流量Q(L)。即:
q = f/K (L /s )
Q = N/K (L)
涡轮流量计工作原理

涡轮流量计主要特点
1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,短期重复性可达0.05%-0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度;
3、输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4、可获得很高的频率信号(3-4kHz),信号分辨力强,响应时间快;
5、范围度宽,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8、专用型流量计类型多,例如卡箍式卫生级涡轮流量计、超低温型涡轮流量计(最低可达-253度)、耐酸耐碱全塑料防腐型涡轮流量计、双向测量型涡轮流量计、高压液压油涡轮流量计、油田井下型涡轮流量计测量仪、全防腐蚀型涡轮流量计等;
9、全新设计插入式涡轮流量计,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
10、各类特殊产品,比如中国南极科考站低温环境涡轮流量计;战斗机航空煤油测试用轻质材料涡轮流量计;测试用高精度高量程比涡轮流量计(20:1时精度0.5级);专用苯酚流量计(本体316L不锈钢,内部前后导向、轴、叶轮均为耐腐蚀的四氟乙烯)

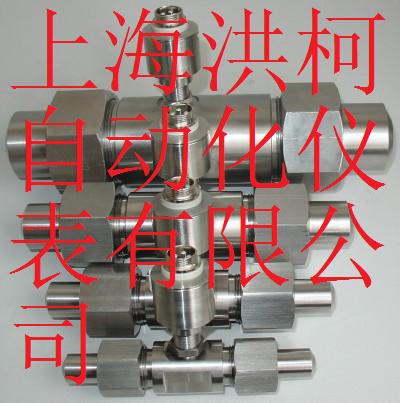

高压液压油流量计高压液压油流量传感器,高压螺纹连接
高压涡轮流量计高压液压油流量传感器,还可带液晶显示表头,可电池供电或24VDC供电

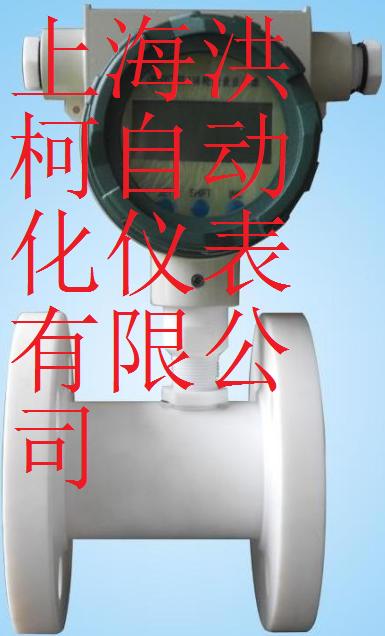

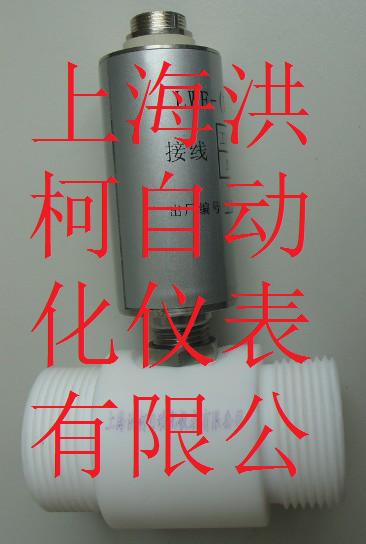

全聚四氟乙烯材质防腐型涡轮流量计,耐酸耐碱
全聚四氟乙烯材质防腐型涡轮流量计,耐酸耐碱
全聚四氟乙烯材质防腐型涡轮流量计,法兰或螺纹连接(可用于各类强酸,强碱,2,4-二氯酚测量)

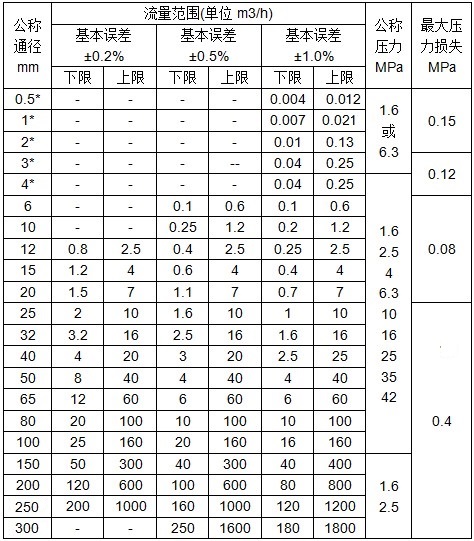

管道式涡轮流量计性能参数表
管道式涡轮流量计(传感器)的公称通径、公称压力、最大压力损失、流量范围等技术性能见下表:
涡轮流量计流量范围参数表
备注:
----出厂时标定介质是水。
----表中所示流量范围为常规值,如有需要可根据用户要求作适度扩展,其最低流速可扩展至0.3m/s左右,有的规格可更低些,其扩展区域内的精度按满度值的相对误差表示。

测量通径:0.5、1、2、3、4、6、10、12、15、20、25、32、40、50、65、80、100、150、200、250、300mm;
测量精度:1级、0.5级、0.2级;
公称压力:1.6MPa、2.5MPa、6.3MPa、10MPa、16MPa、25MPa、32MPa、42MPa
测量介质:一般是低粘度液体(避免多相流)
介质粘度:≤5mPa.s,特殊为100mPa.s
介质温度:
-- 普通型:-20- +100℃
-- 次高温型:-20- +130℃
-- 高温型:-20- +180℃
-- 低温型:-196- +40℃(液氧、液氮等低温液体流量计)
-- 超低温型:-253- +40℃(液氢等超低温液体流量计)

连接方式:
---- LWGY-0.5~3,PN1.6MPa非螺纹密封的管螺纹连接
---- LWGY-4~25,PN6.3MPa非螺纹密封的管螺纹连接
---- LWGY-40~300,PN1.6MPa法兰连接
-- 以下型式须定货时指定:
---- LWGY- 4~25,PN16MPa,PN25MPa,PN32MPa卡套式连接
---- LWGY- 6~32,PN4.0MPa夹持式连接
---- LWGY- 10~100,PN25MPa,PN32MPa,PN40MPa高压法兰式连接
---- LWGY- 15~100,快卸式连接,卫生型卡箍连接
接液材质:
---- 主体、导向座材质:1cr18Ni9Ti;304不锈钢;316不锈钢;316L不锈钢;四氟乙烯;其它特殊材质
---- 叶轮材质:2cr13;双相不锈钢SUS329J;四氟乙烯;其它特殊材质
---- 轴承材质:特殊石墨;硬质合金;红刚玉;四氟乙稀;其它特殊材质
---- 轴材质:1cr18Ni9Ti;钛合金;硬质合金;四氟乙烯;其它特殊材质
显示方式:无显示;或液晶显示器显示瞬时流量、累积流量
输出信号:频率脉冲信号;三线制4-20mA;二线制4-20mA;或同时输出频率脉冲信号、4-20mA电流信号;电压信号1-5VDC
通讯协议:RS485
供电电源:外接电源24VDC,或锂电池(电池供电时不能输出信号)
电气连接:航空插头或M20×1.5内螺纹
防爆等级:可选隔爆型ExdIIBT4、本安型ExibIICT4
防护等级:IP53或IP65
环境温度:-25~55℃;防爆型:-20~40℃;
环境湿度:≤85%RH(不结露)

0.5级测试用高精度高量程比涡轮流量计
应广大测试设备生产厂家要求,我公司开发的高精度宽量程比涡轮流量传感器,该流量计精确修正原始信号,在量程比20:1时,依然达到0.5级精度,配不锈钢圆柱形放大器,负载能力宽,和供电电源适应力强,可为PLC提供可靠的脉冲信号。
供电电源:24VDC
输出信号:矩形波
低电平:VOL≤1V;高电平:VOH≥VCC-3V
信号频率:(在流量下限时)不低于20Hz
电气连接:航空插头式,信号线1米,可根据要求延长
防护等级:IP53
0.5级高精度宽量程比涡轮流量计口径与流量范围:
----DN2, 流量范围0.009-0.18m3/h
----DN4, 流量范围0.025-0.5m3/h
----DN6, 流量范围0.035-0.7m3/h
----DN10, 流量范围0.07-1.4m3/h
----DN12, 流量范围0.15-3m3/h
----DN15, 流量范围0.3-6m3/h
----DN20, 流量范围0.35-7m3/h
----DN25, 流量范围0.5-10m3/h
----DN32, 流量范围0.9-18m3/h
----DN40, 流量范围1.6-32m3/h
----DN50, 流量范围2.5-50m3/h

插入式涡轮流量计性能参数表

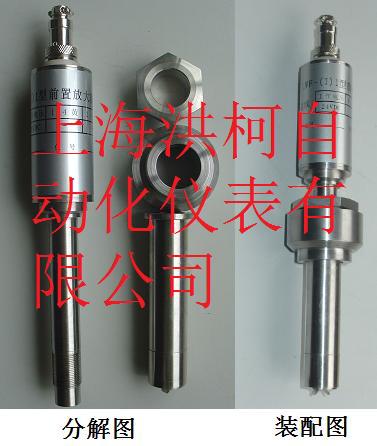

插入式涡轮流量计分解与装配图:

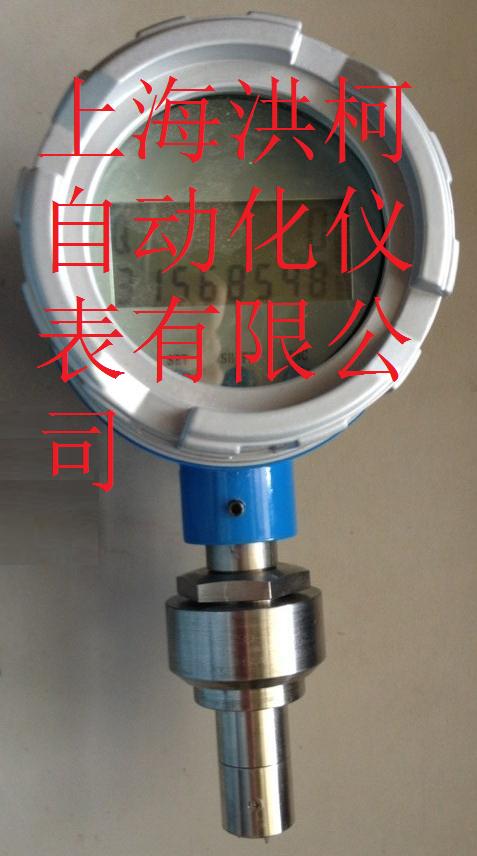

插入式涡轮流量计示意图 插入式涡轮电池供电液晶显示示意图

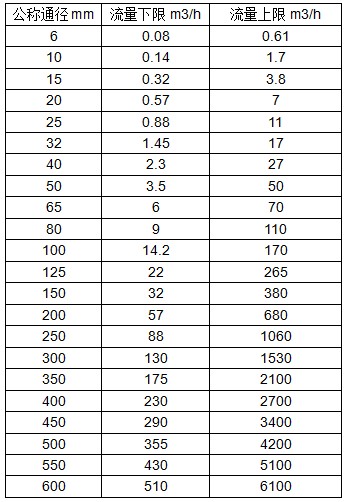

插入式涡轮流量计(传感器)流量范围见下表:
插入式涡轮流量计流量范围表

测量通径:DN6 - DN600
测量精度:1.0级
流速范围:0.5 - 6m/s
测量介质:一般是低粘度液体(避免多相流)
介质粘度:≤5mPa.S
介质温度:-20- +100℃
公称压力:焊接式10MPa,其它2MPa
连接方式:
---- 焊接式
---- 鞍座式
---- 三通式
接液材质:
---- 主体材质:不锈钢1Cr18Ni9Ti;304;316;316L;玻璃纤维填充偏氟乙烯塑料
---- 转轴材质:碳化钨;钛合金;高强度不锈钢
---- 叶轮材质:2Cr13;双相不锈钢SUS329J
---- 轴承材质:改性四氟乙烯;碳化钨
显示方式:无显示;或液晶显示器显示瞬时流量、累积流量
输出信号:频率脉冲信号;三线制4-20mA;二线制4-20mA;或同时输出频率脉冲信号、4-20mA电流信号;电压信号1-5VDC
通讯协议:RS485
供电电源:外接电源24VDC,或锂电池(电池供电时不能输出信号)
电气连接:航空插头或M20×1.5内螺纹
防爆等级:可选隔爆型ExdIIBT4、本安型ExibIICT4
防护等级:IP53或IP65
环境温度:-25~55℃;防爆型:-20~40℃;
环境湿度:≤85%RH(不结露)

涡轮流量计安装使用说明
-- 为保证具有高的测量精度,涡轮流量计应水平安装在水平管道上,并使流量传感器上指示流向的箭头方向与液体的流向一致。如必须垂直安装,应使液体流向自下而上,以确保涡轮流量计主体内充满液体。
-- 为消除管道内横截面流速分布不均匀对测量精度的影响,涡轮流量计上下游应具有一定的直管段,或安装整流器来代替部分直管段。

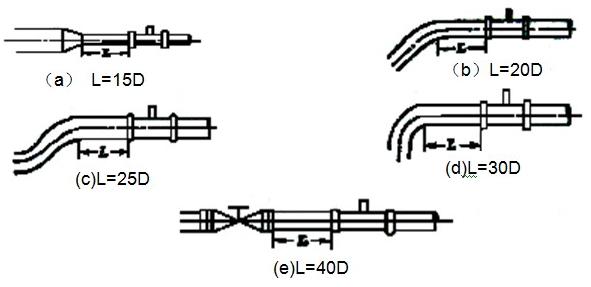

---- 一般,上游直管段不小于15D,下游直管段不小于5D(D为涡轮流量计公称通径)。通常推荐上游直管段长度L如下:
---- 同心渐缩管:L=15D(a);一个小于45°的弯头:L=20D(b);
---- 同平面双45°弯头:L=25D(c);双空间45°的弯头:L=30D;直角弯头:L=40D(d);
---- 全开闸阀:L=20D,半开闸阀:L=50D(e)。
涡轮流量计前后直管段最低要求
-- 为消除回流,流速分布不均匀和旋流的影响,可在上游装上整流器,此时涡轮流量计上游部分的直管长度L=10D即可,若为15~20D,则测量精度可达到标定精度。
-- 当被测液体含有固体杂质时,应在涡轮流量计的上游安装过滤器,过滤器的目数为20~60目(3~9目/cm2),一般流量传感器口径小的目数多些。过滤器的安装位置应便于过滤网的拆装。
-- 液体中混有气体或测量易气化的液体时,应安装空气分离器(消气器)。
-- 若被测液易气化,为了防止产生气穴,涡轮流量计的出口端的压力应高于下式计算值Pmin:
----- Pmin = 2△P + 1.25Pv
---- 式中:Pmin—最低压力;
--------- △P—最大流量下流量计的压力损失;
--------- Pv—最高使用温度下被测液体的饱和蒸汽压
-- 通过涡轮流量计的流量过大时,会使轴承寿命过短,通常通过阀门将流量调到合适大小,其阀门应安装在流量计的下游。
-- 为在检修中不中断流体输送,通常在涡轮流量计的上下游安装截止阀,同时设置旁通管道,并应确保测量时旁通管道在旁通阀门关闭时不泄漏。
-- 若有可能产生逆向流,应在涡轮流量计下游应加止回阀,以防止流体反向流动。
-- 涡轮流量计应与管道同心,密封圈不得凸入管道。
-- 为避免涡轮流量计内聚集气体,涡轮流量计不应安装在水平管线的最高点。
-- 若涡轮流量计安装在管线的低点,应在管线上安装排放阀,定期排放沉淀物。
-- 涡轮流量计的前后管道应支撑牢靠,使之无明显振动。
-- 对新铺设的管道进行清扫时,应在安装涡轮流量计的部位先接入一段短管,待清扫完毕后再装上流量传感器。
-- 需要测量流体的温度时,应在涡轮流量计下游5倍管道公称通径的长度处测量。
-- 需要测量流体的压力时,应在涡轮流量计上游10倍管道公称通径的长度处测量。

涡轮流量计布线与接地注意事项
1、布线注意事项
-- 尽可能采用一根完整的电缆线。
-- 应尽可能远离电噪声源(如大功率变压器、电动机和强电源线),避免与动力电源线平行布线。
-- 建议在粗的电线末端采用非锡焊的夹紧式接线片。
-- 为防水和机械损伤,最好将电缆线装入金属导管内,但同一根导管内不得有大功率传输电缆,(一根传输电缆输送的最大功率大于流量计信号电缆输送的最小功率的10倍时,两者不能安装在同一根导管内)。
-- 对存在较强外磁场的区域,应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。
-- 防爆型涡轮流量传感器电缆线的连接,必须严格遵守防爆放大器的有关标准。
2、接地问题
-- 屏蔽线只能一端接地,最好在显示仪表端接地。
-- 接地应良好可靠,防爆型接地电阻需小于10Ω。
