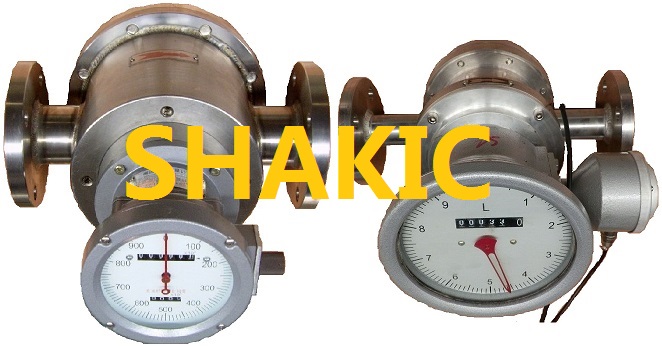

SHLC系列椭圆齿轮流量计测量装置
上海洪柯自动化仪表有限公司推出的SHLC系列椭圆齿轮流量计测量装置由带发讯齿轮转子流量变送器、过滤器、直流电源、流量积算仪等构成，具有远距离显示瞬时、累积流量等功能，可与各种调节系统配套，满足自控要求。广泛应用于石油、化工、机械、电力、医药、食品领域对柴油、汽油、重油等油料，各类化学溶剂，香精、香料等的流量测量，尤其满足了对微小流量的测量要求。
* 无触点发信技术，精度高 * 表前无须安装直管段
□ 系统构成
1 齿轮转子流量变送器
在流量计两端液体压差的作用下，埋设有两个永久磁铁的一对齿轮在转轴上不停地转动。每当齿轮转动1/4转时就发出一个脉冲排出"一份"液体。传动给齿轮机构进行流量累计，并用字轮显示出来，也可加装传感机构，输出脉冲信号。
2 流量积算仪（参见智能流量积算仪）
将频率信号接入积算仪进行积算控制。
3 直流电源，接入流量变送器。
4 过滤器（建议选用）
Ф15~25 Ф40、Ф50 Ф80
| 型号 |
通径 |
A |
B |
C |
重量（KG） |
| LPG-1015 |
15 |
150 |
126 |
95 |
3.5 |
| LPG-1020 |
20 |
180 |
145 |
105 |
4 |
| LPG-1025 |
25 |
180 |
152 |
115 |
4.5 |
| LPG-1040 |
40 |
300 |
293 |
145 |
13.5 |
| LPG-1050 |
50 |
305 |
302 |
165 |
16.5 |
| LPG-1080 |
80 |
280 |
263 |
200 |
26 |
□ 主要技术指标
精确等级：0.5（可选0.2）
公称压力：1.6、3.2MPa
粘度范围：0.6～200mPaos
工作温度：0～60℃或0～120℃
连接方式：法兰（DN10除外）
□ 选型图谱
| LC |
椭圆齿轮流量计 |
| 类别 |
11直读式 12远传式 |
| 管径 |
10、15、20、25、40、50、80 |
| 材质 |
A(不注)：铸铁；T：铜；C：铸钢；E：不锈钢1Cr18Ni9Ti；Q：铝 |
| 功能 |
F：复零 |
□ 外形尺寸
|
DN(mm) |
流量范围(m3/h) |
长 |
高 |
深 |
外径 |
孔间距 |
n×Ф |
|
10 |
0.02~0.2 |
115 |
105 |
212 |
铜质M20X1.5螺纹连接 |
|
15 |
0.18~1.8 |
170 |
118 |
226 |
95 |
65 |
4×14 |
|
20 |
0.25~2.5 |
200 |
150 |
238 |
105 |
75 |
4×14 |
|
25 |
0.6~6 |
260 |
180 |
246 |
115 |
85 |
4×14 |
|
40 |
1.5~15 |
245 |
180 |
271 |
145 |
110 |
4×18 |
|
50 |
2.4~24 |
340 |
250 |
372 |
160 |
125 |
4×18 |
|
80 |
5~50 |
420 |
325 |
433 |
195 |
160 |
8×18 |
|
100 |
10~100 |
515 |
418 |
458 |
280 |
240 |
8×23 |
□ 安装
1 表前应安装过滤器，并定期清洗；
2 可水平或垂直（流向应自下向上）安装，表盘应与地面垂直；
3 壳体上箭头方向应与液体流动方向一致；
4 使表内充满液体，不应混有气体，否则安装气体分离器；
5 应安装在泵的输出端，设置旁路或阀；
6 用于保洁、卫生场合时，请先用洗洁精，再用清水冲洗干净。
7 推荐使用三芯屏蔽电缆。

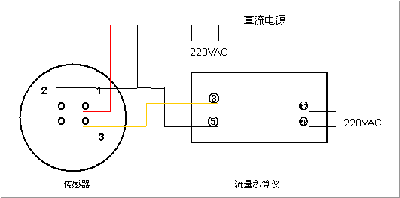

□ 接线图
□ 订货须知
请提供介质名称、温度、压力、流量，管道口径，材质；
直读式还是远传式，是否配套过滤器；
如是远传式，请提供屏蔽电缆长度，积算仪显示的单位等。
|
