上海洪柯自动化仪表有限公司新推出的沉浸式多普勒超声波流量计基于多普勒效应，既在静止检测点向移动物体发射超声波所产生的多普勒频移现象来测量出流速与流量，其多功能传感器集多普勒流速传感器、压力式水位传感器、温度传感器于一体，实时测量流速、水位、水温度，并依据速度面积法计算得出瞬时流量、累积流量，具有高可靠性，高精度，灵敏度高，线性测量，无可动件，不易损坏，不破坏流场，安装简单，维护方便，土工量少等显著优点，产品符合SL/T186-1997超声波流速仪国家标准，适用于需要连续精确测量各类明渠、渠道、管道、河道、排水口、排污口等规则或不规则、满管或不满管流体的流速、流量的环境。配以GPRS RTU遥测终端、就地显示终端、太阳能供电系统，云平台系统，广泛应用于人工渠道，自然河流，农业灌溉水渠，市政排污管网等场合。
□ 沉浸式多普勒超声波流速仪/多普勒超声波流量计工作原理

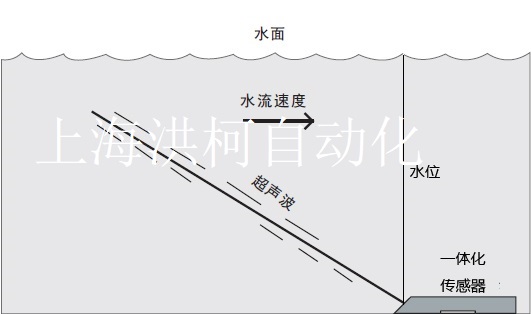

沉浸式多普勒超声波流量计基于声学多普勒效应来测量流量。一体化多功能探头安装在流体底部，其中多普勒传感器向斜上方发出一束超声波，水中存在的不均体（如气泡、悬浮物、泥沙颗粒等）将对超声波产生不规则散射，散射声波的一部分被接收换能器接收，由于水流存在，散射体与发射器、接收器之间有相对运动，据多普勒效应原理，接收到的反射信号频率有一定偏高，即多普勒频移。
根据多普勒频移方程，频移的大小：
上式中：
△F —多普勒频移
F0 —发射超声波频率
C —水声速
V —流速
θ —发射波束和接收波束相对于水流方向的夹角
C ≥ V·cosθ
上式可简化为:
进一步简化为：
超声波发射频率为常数，多普勒传感器夹角安装后固定不变，所以K为常数。
由此可见，流速V和多普勒频移△F、水声速C成正比，只要检测出多普勒频移△F和水声速C，即可计算出流速。
内置的温度传感器测量出水体温度，同时计算补偿得出水声速。
内置的压力式液位传感器测量出水位，辅以现场测绘的矩形、梯形、三角形、圆形等规则或非规则的断面参数，得到准确的过流面积。
根据流量公式Q=V*S得出瞬时流量，以及累积流量。
其中：
Q—瞬时流量。
V—水流速。
S—过流面积。
由于采用了速度面积法测量流量，可适用于任何形态的断面，包括规则或不规则的渠道、河道、小溪、非满管管道。
□沉浸式多普勒超声波流速仪/多普勒超声波流量计主要特点
﹡ 速度面积法测量流量，可自由设定断面水位关系，适合各类人工明渠，天然河道，市政污水管、污水井、排污口，城市地下管网，规则或不规则渠道、圆管、方管、涵洞，满管或不满管的流量测量。
﹡ 流速范围高达0.02 -6m/s，分辨率可达 1mm/s，流量精度高达2-3%。
﹡ 一体化多功能传感器，内含测量流速的多普勒流速传感器，测量水位的压力式液位传感器，测量水温并用于声速补偿的温度传感器。
﹡ 全数字式传感器，相应速度块，RS485输出，Modbus协议。
﹡ Immersion sensor沉浸式传感器，防护等级IP68，防腐蚀壳体，可在恶劣环境下长时间潜水工作。
﹡ 传感器无机械可动部件，不会产生堵塞、缠绕等问题，适用于悬浮物含量高的市政污水，各类水渠，天然河流的测量。
﹡ 传感器安装简单，仅需固定在底部或合适水深处即可测量；传感器体积小，无需大量土建工程，适合狭小、隐蔽空间进行测量。
﹡ 专用不规则断面的水位过流面积转换软件，适用于任何形态的不规则河流、渠道，并可导入到流量显示器中。
□ 沉浸式多普勒超声波流速仪/多普勒超声波流量计主要技术指标
| 项目 |
主要技术指标 |
| 流速范围 |
0.02-5m/s，0.02-7m/s，0.02-10m/s |
| 流速误差 |
±1.0%±1cm/s |
| 流速分辨率 |
1mm/s |
| 流量范围 |
0.001-999999999m3/h |
| 流量误差 |
±2.0-3.0% |
| 流量分辨率 |
0.001m3/h |
| 水位范围 |
0-5m，0-10m，0-50m，0-100m |
| 水位误差 |
±0.2%，±0.3%，±0.5%，±0.6% |
| 水位分辨率 |
1mm/s，2mm/s，5mm/s，10mm/s |
| 水温范围 |
-10-+60℃ |
| 水温误差 |
±1.0℃ |
| 水温分辨率 |
±0.1℃ |
| 工作温度 |
-10-+60℃ |
| 传感器材质 |
PVC，POM，不锈钢 |
| 传感器防护等级 |
IP68 |
| 传感器工作电源 |
12-24VDC，电池（手持型） |
| 信号线长度 |
10m、20m |
| 控制显示单元 |
遥测终端，就地显示终端，手持式终端，台式终端，可选防水仪表箱，太阳能供电单元等 |
| 显示参数 |
流速，水位、温度，瞬时流量，累积流量，时间等（流向） |
| 输出信号 |
RS485 Modbus RTU标准协议，GPRS无线传输 |
| 工作电源 |
12-24VDC，可选太阳能板供电，220VAC供电 |
| 备注：因技术改进，规格如有更改，恕不另外通知。 |

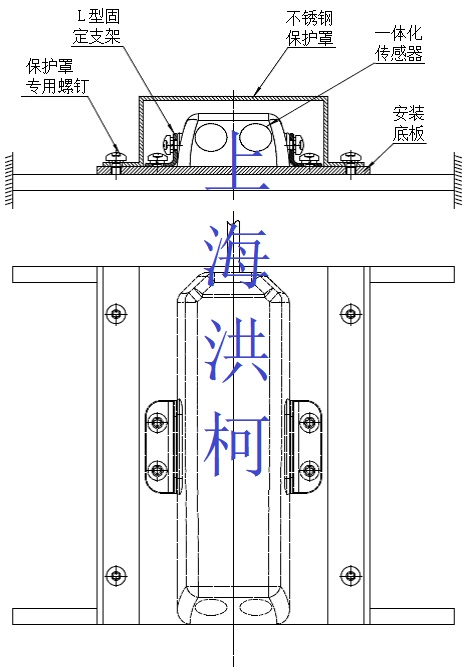

□ 100系列固定型多普勒超声波流量计外形尺寸及其安装
1、传感器应安装于具有固定断面的渠道顺直段下游，顺直段长度最好是渠道水力半径的15-20倍（顺直段越长测量精度越高），且这一距离范围内不得有过流阻挡物（如水闸、堰等），以保证探头前端水流流态的均匀稳定。
2、传感器应平行于水流方向，安装在渠底，且抬高一定距离，防止淤泥、沉积物堵塞传感器。
□ 200系列手持型多普勒超声波流量计尺寸及其安装
1、手持测杆未端为M18*1.5螺纹，连接时用螺母紧固防止设备被水流冲走，设备使用过程中需抓紧测杆。。
2、也可以固定在排污口排水口。
