SHJB系列一体型威力巴流量计
上海洪柯自动化仪表有限公司推出的SHJB系列一体型威力巴流量计集威力巴流量传感器、差压变送器、温度传感器、压力变送器、三阀组于一体，可选各种补偿方式，与智能流量积算仪、记录仪等构成完整的计量系统，具有无可动件的可靠结构、安装维护简单、压损小、长期运行精度高、稳定性好、运行费用低等特点，可用于圆形、矩形、方形及其它几何形状的管路，尤其对于大管路优势明显；它适于各种气体、液体、蒸汽流量的测量，尤其是高温高压流体，如电厂高温高压蒸汽、电厂锅炉引送风，热风炉助燃空气等，特别是我公司连续反吹型传感器完全解决了转炉高炉焦炉发生炉煤气、烧结烟气、除尘气体等高含尘气体测量中的易堵塞、高维护量等问题，受到用户的好评。
□ 工作原理
当充满管道的流体流经威力巴流量传感器的检测杆时，检测杆迎流面的全压孔感测到流体的全压平均值，其背流面的静压孔感测到流体的静压值，这两个值与流体流量的关系由以下公式确定：
| 质量流量公式： |
|
| 体积流量公式： |
|
| 气体标准体积流量： |
|
式中：M----质量流量，Kg/h；
Q----体积流量，m3/h；
Qs---气体的标准体积流量，Nm3/h；
K-----流量系数；
Fg----密度系数；
D-----管道内径，mm；
Δp---差压，KPa；
P-----工作压力，KPa；
ρ----被测介质密度，kg/m3。 |
 |
□ 主要技术指标

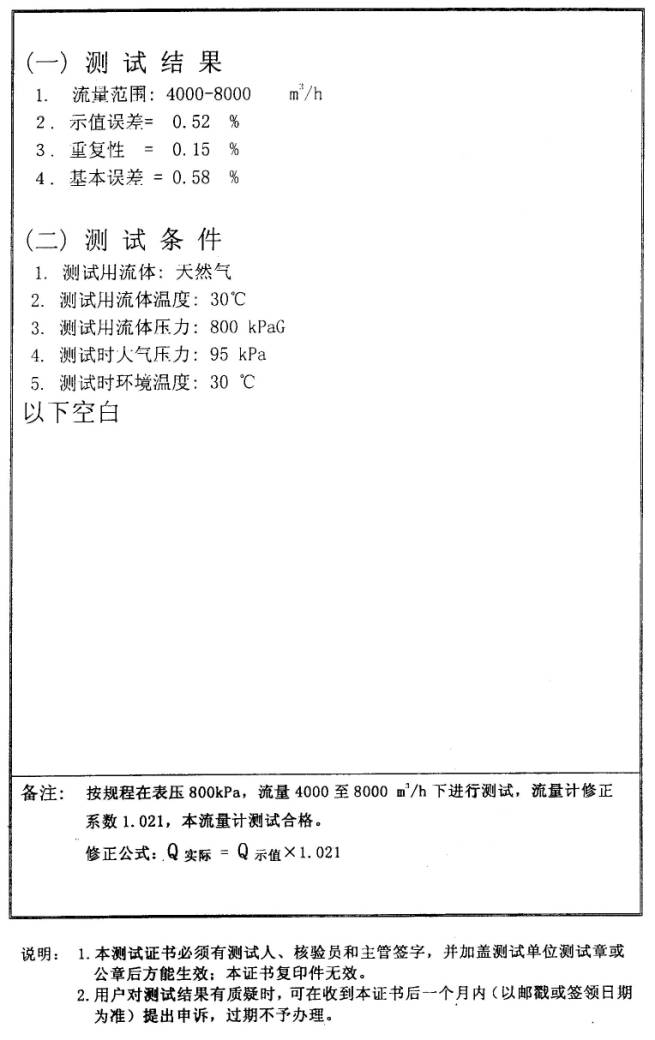

| 精度：液体±0.5%FS,气体±1%FS |
范围度：10:1，最高50:1 |
| 管道尺寸：DN15～DN9000及各种异形管道 |
长期稳定性：±0.2%FS/Y |
| 工作压力：-0.1～40MPa |
工作温度：-50～560℃ |
| 环境温度：≤80℃ |
环境相对湿度：15～85% |
| 供电电源：24VDC（配积算仪为220VAC） |
管道开孔：卡套式38mm，法兰式68mm |
□ 安装图
气体测量 |
蒸汽或液体测量 |
□ 安装示意图
□ 选型表
| SHJB系列 |
一体型威力巴流量计 |
| 管道尺寸 |
注明外径×壁厚（mm） |
| 结构形式 |
1、管道式DN15-1002、插入式DN100-10003、对穿式DN300-9000 |
| 安装方式 |
1、法兰式2、卡套式 |
| 安装方向 |
1、水平2、垂直 |
| 反吹装置 |
1、无2、有 |
| 取出方式 |
1、断流式2、不断流式 |
| 补偿功能 |
0、无1、温度2、压力3、温度压力 |
| 差压变送器类型 |
1、普通型2、智能型3、多参数型 |
| 变送器安装方式 |
1、一体型2、分体型 |
| 防爆等级 |
0、无1、本安型2、隔爆型 |
| 介质压力范围 |
1、-0.1-1.6MPa 2、1.6-6.0MPa 3、6.0-25MPa 4、25-40MPa |
| 介质温度范围 |
1、0-100℃ 2、100-300℃ 3、300-450℃ 4、450-560℃ |
□ 订货须知
- 请提供管道尺寸、壁厚，材质要求，精度要求；
- 请提供流体状况，如名称，最大最小常用温度，最大最小常用工作压力，最大最小常用流量（如果是气体，还需提供是在工作状态下或20℃、101.325KPa标准状态下，介质组分等），密度，粘度等；
- 是否提供流量积算仪；
- 如有特殊要求，请与我公司协商。
|
