风洞（Wind tunnel）是一种产生人造气流的管道，用于研究空气流经物体所产生的气动效应。风洞除了主要应用于汽车、飞行器（飞机、战斗机、直升机、航天飞机、空天飞机、火箭等）、导弹（如巡航导弹、空对空导弹、空地导弹等）设计领域，也适用于建筑物、高速列车、船舰的空气阻力、耐热与抗压试验等。
上海洪柯自动化仪表有限公司推出符合美国AMCA标准的多功能风洞测试仪，用以测量风扇风机的风压、风量、环境温度与湿度、电压、电流、转速等参数，模块化的构件设计保证可随时转换为吸入式或吹出式工作模式，并提供自动化的数据采集与分析系统，广泛应用于测试家用风扇（如吊扇、台扇、落地扇、壁扇、顶扇、换气扇、转页扇、空调扇、空气净化器等），工业风扇（如散热风扇、交流风扇、直流风扇、电脑CPU轴流风扇、鼓风机、离心风机等）的测试，根据用户要求还可以用于各类部件的风阻特性测试，各类滤网、空气过滤器、汽车配件、多排数翅片管空气冷却器、直翅片管换热器、翅片换热器、汽车散热器、高铁设备风阻、空调室外主机风阻、空调室内主机风阻等。

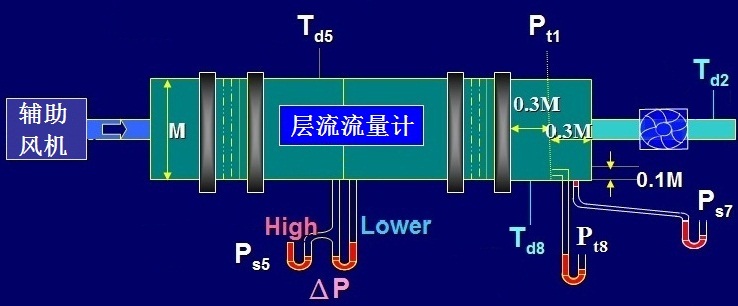

□风扇多功能风洞测试仪测量原理图

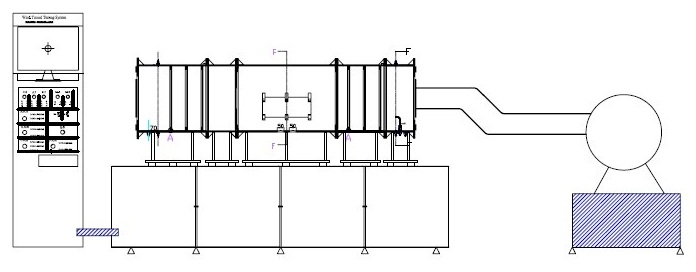

□风扇多功能风洞测试仪测量系统图
□风扇多功能风洞测试仪测量系统主要技术参数
一、多功能风洞测试仪主要技术指标：
1．可测风扇外径规格：20-700mm
2．可测风压范围：0.5-180mmAq（mmH2O）
3．可测风量范围：0.1-2000CFM
4．可测环境温度量程：-10-50℃
5．可测湿度计量程：10-90%
6．可测电压量程：DC0-60V or AC0-300V
7．可测电流量程：DC0-5A or AC0-10A
8．可测RPM量程：0-99999，分辨率：1/4000
二、多功能风洞测试仪主要设备配置：
1．大气压力计、转速计与温湿度计
2．美国进口Meriam层流流量计或喷嘴流量计
3．两套不同量程的压力表
4．日本TOSHIBA精巧型变频器
5．台湾长风机电所产鼓风机，配东元电机
6．瑞士Huba control差压变送器

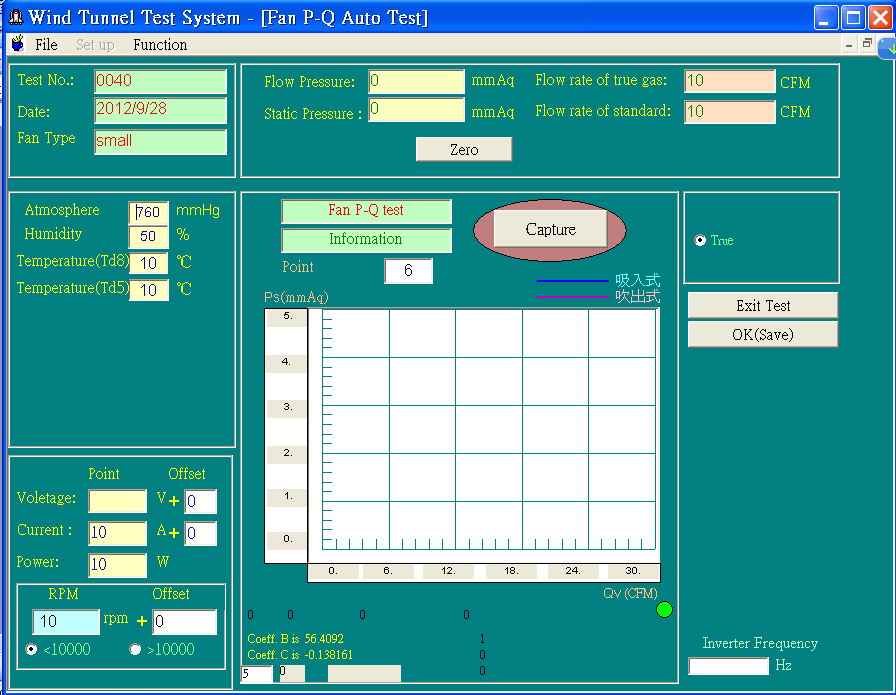

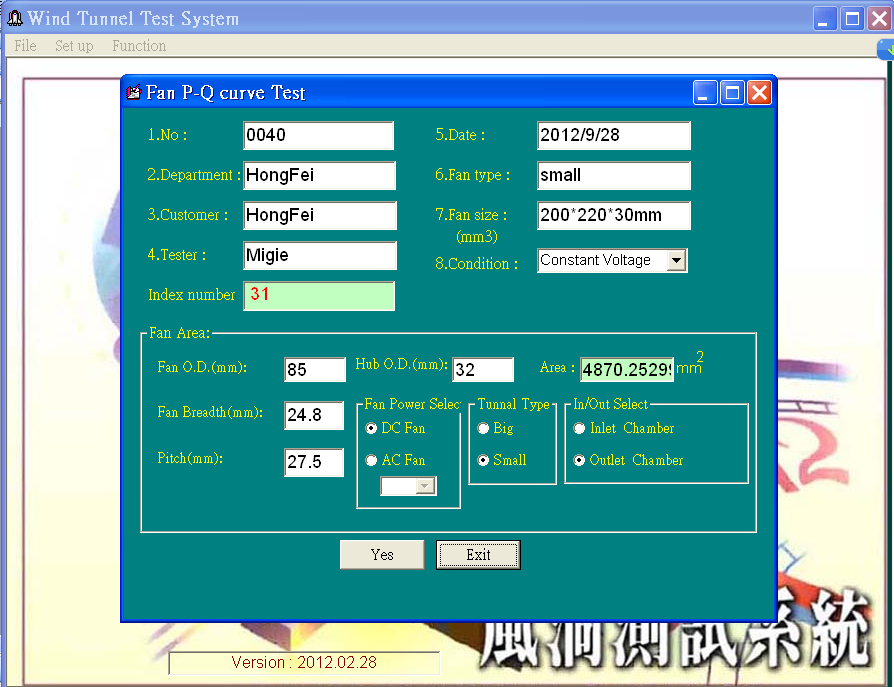

7．风洞专用电脑，专用软件，自动报表输出，报表功能依据所量测风压、流量、转速、电压、电流、环境温度、湿度、大气压力做统计归纳报表。
三、多功能风动测试仪安装场地要求：
空间至少需要长4米、宽4米；提供3相380V(20A)电源供风洞主系统使用；提供单相220V电源供电脑系统使用。
四、风扇性能P-Q曲线：
1. 当风扇流量为0时，此时得到最大风扇静压。
2. 慢慢降低风扇静压，风扇流量将慢慢增加，一直到风压为0时，得到最大流量。
3. 在最大风压及最大流量之间，风扇的转速会根据风压而有所变化。

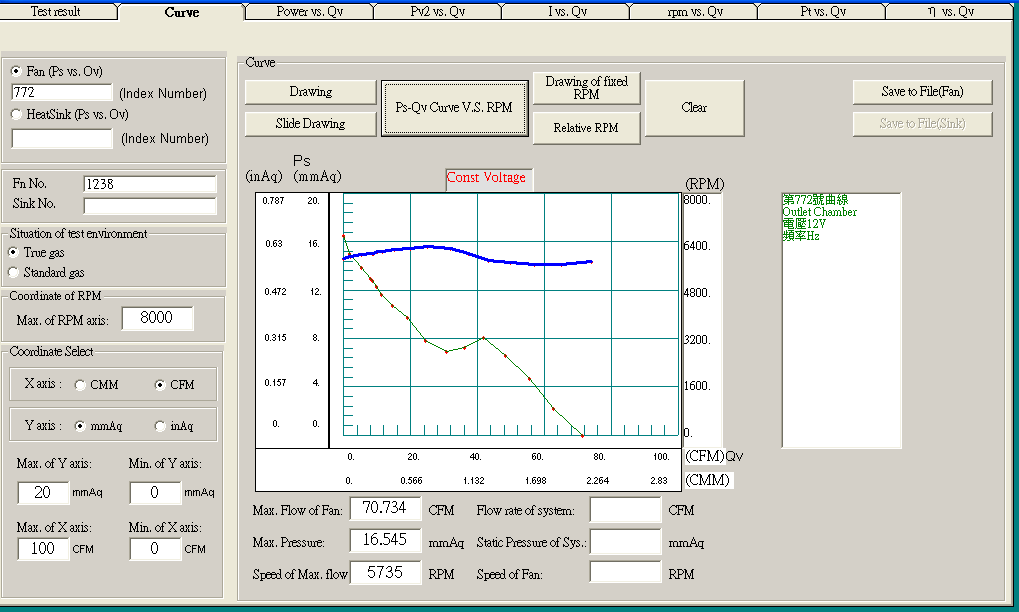

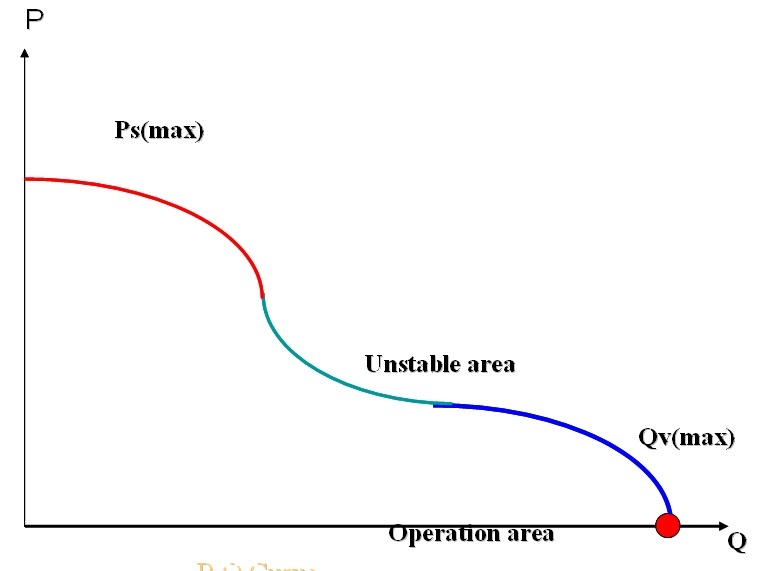

4. 测试结果如下图所示P-Q 特性曲线：

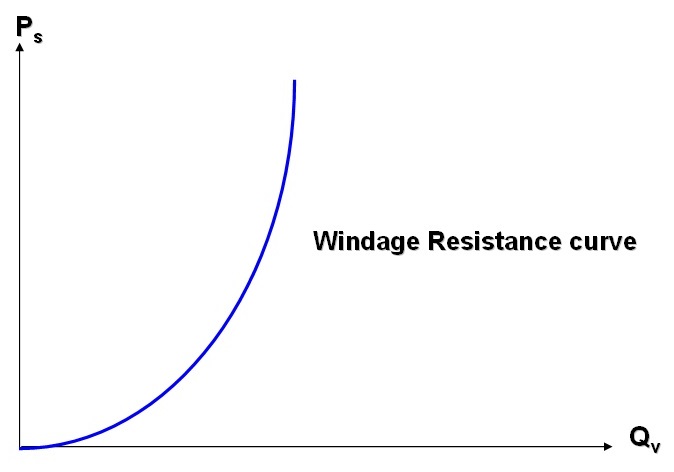

五、风阻性能P-Q曲线：

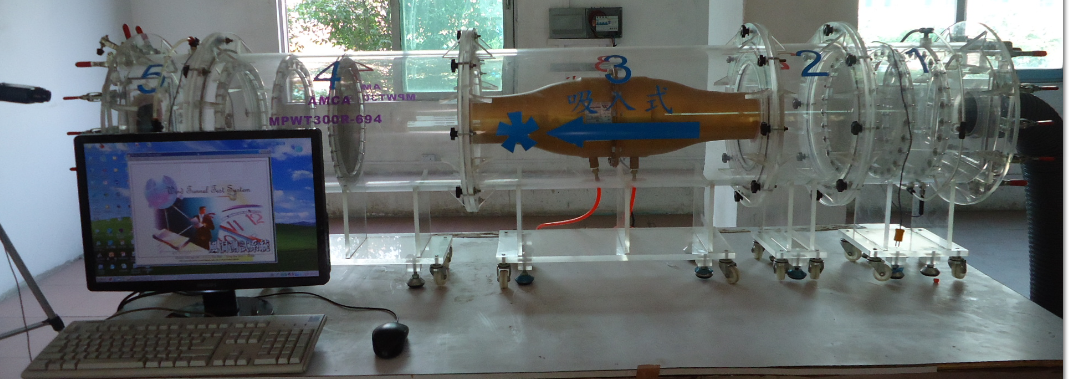

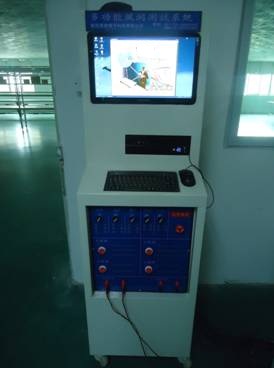

□ 多功能风洞测试仪图片举例
|
