SHQL系列热式气体质量流量计

　　上海洪柯自动化仪表有限公司推出的SHQL系列热式气体质量流量计可用于测量各种形状管道中流动的空气、天然气、氯气、氨气、氮气、氢气、氧气、沼气、烟道气、火炬气、化工混合气等各种单一或混合气体（除乙炔气）的质量流量。广泛应用于制气、电力、化工、环保、油田、机械、国防等领域。

□ 特点
﹡ 直接测得质量流量，无须进行温度、压力补偿
﹡ 精度高，反应速度快，测量范围比大（1000：1）
﹡ 无可动件，几乎无压损，尤其适于大管径低流速气体测量
﹡ 现场显示瞬时、累积流量，信号输出，上（下）限报警等
﹡ 无须打开表盖对累积量清零
﹡ 带整流装置，可极大地降低对前后直管段的要求
﹡ 带不断流装置可在线拆装，无须切断管道流量
□ 技术指标（微小流量的传感器正在测试中）

测量范围：（在20℃、101.325KPa标准状态下）
管道式流量计
插入式流量计
DN
流量范围（Nm3/h）
序号
 流速（m/s）
10
0-0.2～0-20
a
0～0.5
15
0-0.4～0-40
b
0～1
20
0-0.6～0-60
c
0～2.5
25
0-1.0～0-100
d
0～5
32
0-1.7～0-170
e
0～10
40
0-2.7～0-270
f
0～25
50
0-4.0～0-400
g
0～50
65
0-7.0～0-700
h
0～60
80
0-10.0～0-1000
i
0～80
100
0-16.0～0-1600
j
0～100
口径≥80时，推荐使用插入式流量计。 推荐使用b-h档。

　　精 度：±1.0%（可选±0.5%）
　　工作压力：0～1.6、2.5、4.0、6.4MPa
　　流体温度：-10～+120℃或-10～+260℃

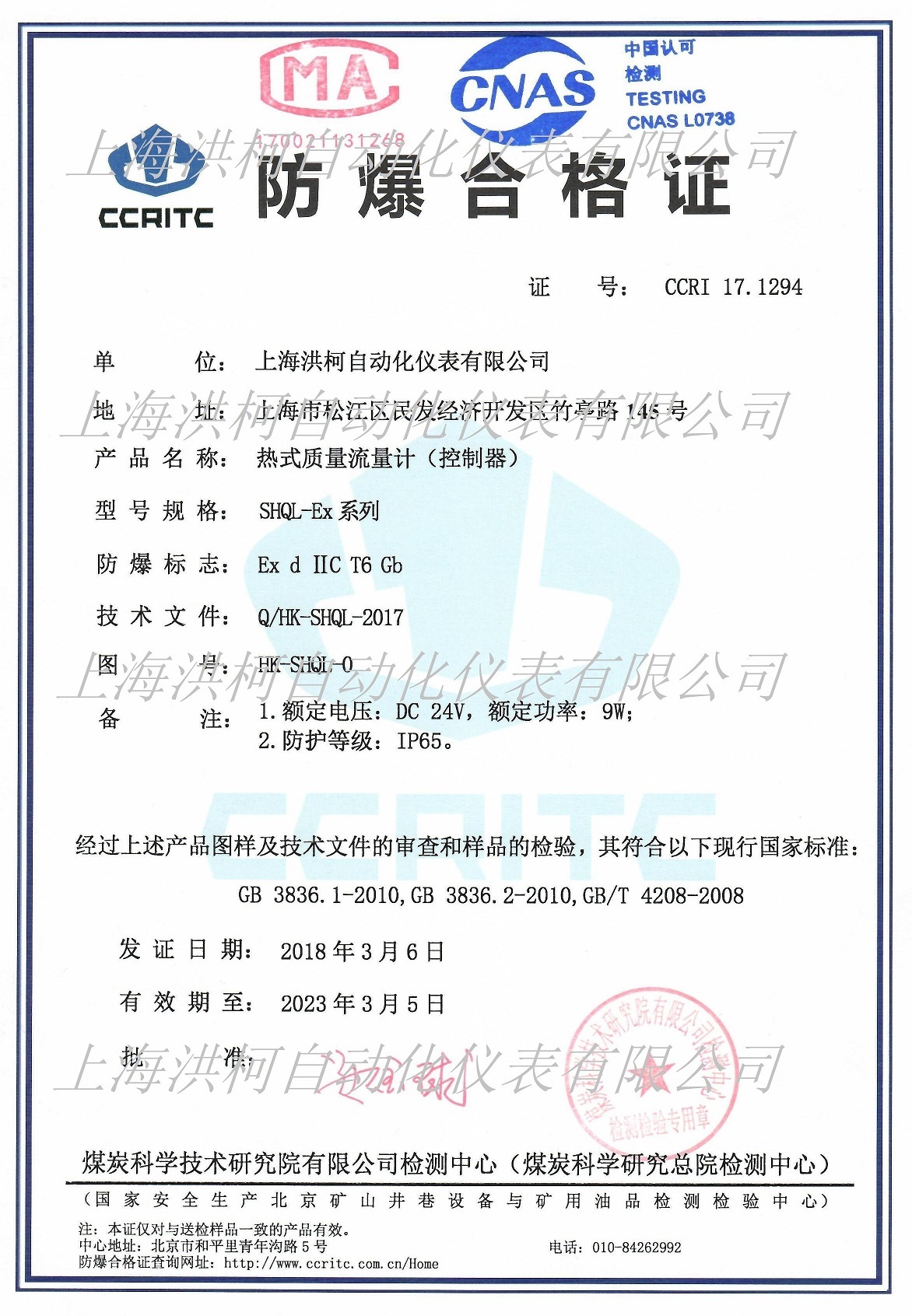

　　防爆等级：ExdⅡCT3　
　　显 示：LCD31/2位瞬时、6位累积流量
　　供电电源：24VDC/350mA
　　输出信号：4～20mADC、0～5VDC，控制或报警触点输出，切断能力27VDC、1A　
　　结构形式：一体型或分体型

□ 工作原理
　　热式气体质量流量计的传感探头插入管道中接触被测流体，它由一个流速传感器、一个温度传感器组成。通电后温度传感器测得被测流体温度T2，速度传感器被加热到高于T2的一定温度T1，电路保持△T=T1-T2恒定。当流体流过探头时，从速度传感器带走热量，使T1下降。电路为保持△T恒定，即增加速度传感器的加热功率。设该加热功率为P，流体的质量流量为Q，根据流体流过速度传感器带走的热量与对速度传感器的加热功率相等的原理，得P=△T×（B+A×Q1/2） 式中B、A为流体的物理常数。由于速度传感器的热量是由流体中的分子带走的，故其测得的是流体的质量流速ρV，再乘以管道截面积就可以得到流体的质量流量。基于上述原理，对于大管径的流量测量，只需在标准管径标定装置上测定相应的质量流速，就可以方便地测量大管径中的流体的质量流量了。
□ 热式气体质量流量计选型参数表
单 位
   地址
   邮编

联系人
   电话
   传真

类别
 序
 项目 规 格
被
测
气
体
工
艺
条
件		 1 介质 名称：_____ 分子式：_______
2 详细组份（分子含量%）

（应正确、详细，否则影响精度）



3 含油、水、尘量（%）
 含油：_____ 含水：_____ 含尘：_____
4 流量□工艺状态下

□标准状态下20℃,101.325KPa

 最小：_____ 常用：_____ 最大：_____

单位：□Nm3/h □m3/h □Kg/h
5 介质温度（℃）
 最低：_____ 常用：_____ 最高：_____
6 管道压力（KPa 最低：_____ 常用：_____ 最高：_____
7 密度
 常用：_____ Kg/m3
流
量
计
安
装
条
件		 8 管道外径×壁厚（mm）
（方、矩形管等请注明）
9 直管段长度（mm）
 上游：_____ mm 下游：_____ mm
10 管道材质

11 环境温度（℃）

12
流量计安装方位

（在右图下方的

□内打√选取）
□A
□B
□C
□D
□E
□F

□测量点离地面距离：_____ m（低于地面为负）
13 流量计与管道

连接密封方式

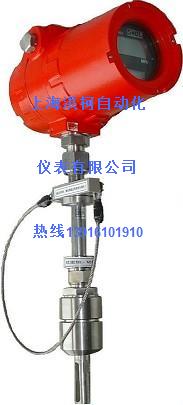

插入式
 □螺纹连接密封组件

□法兰连接密封组件

□不断流装拆装置
在线式

（带安装直管段）

 □螺纹连接密封组件

□法兰连接密封组件

□不断流装拆装置
14 在线式安装直管段与现场管道连接
 □法兰连接 □螺纹连接
订
货
要
求		 15 供电电源
 □24VDC □220VAC转换电源
16 显示方式
 □无

□现场31/2位瞬时6位累积量显示

□墙挂31/2位瞬时6位累积量显示导线≤10m

□控制室盘装5位瞬时13位累积量显示
17 报警要求（两者只能选择其一）
 □高限值_____ 或□低限值_____
18 计量单位
 □Nm3/h □m3/h □kg/h
19 输出信号
 □4～20mADC □0～5VDC □RS485
20 精度要求
 □±0.5% □±1%
21 防爆要求（Ex dⅡCT3） □防爆 □非防爆
22 防腐蚀要求
 □防腐蚀 □非防腐蚀
23 结构形式
 □一体化 □分体式，电缆长度_____m
24 订货数量

备注 1、测点附近应具有稳定的流场，不应有回流或二次流等。

2、测点前后直管段长度尽可能为前10~20D后6~10D。

 填表人：

　　　　　　年 月 日
