上海洪柯自动化仪表有限公司5400型气体罗茨流量计集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代高精度检测用流量计,用于中小流量测试仪器的流量校准及其它流量校准适用的场合,广泛适用于计量检定、环境监测、劳保卫生、科研院所等部门。
1、气体容积式测量原理,测量精度不受气体性质变化的影响;
2、内置温度传感器,大气压传感器,自动测量环境温度、大气压;
3、压力损失小,最大流量时小于1Kpa ;
4、液晶显示工况体积瞬时流量、工况体积累积流量、标况体积瞬时流量、标况体积累积流量、环境大气压、环境温度。
5、内置可充电锂电池,交直流两用;
6、配套铝合金保护箱,便于携带。
□气体容积式流量计工作原理
便携式气体容积式流量计(气体腰轮流量计/气体罗茨流量计)由壳体、腰轮转子组件(即内部测量元件)、温度传感器、压力传感器、电子计数器等构成。
在流量计的壳体内有一个计量室,计量室内有一对可以相切旋转的腰轮(酷似8字形,由此得名腰轮流量计/罗茨流量计)。流量计利用两个腰轮,把流体连续不断的分割成单个的体积部分,一个腰轮转动,另一个就跟着反向转动, 相互间始终保持着一条线接触(准确说是接近),既不能相互卡住,又不能有泄露间隙。

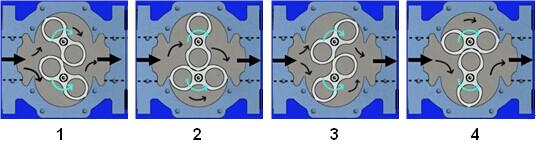

腰轮流量计工作原理图可以从下图中的4个过程来分析。当有气体通过流量计时,在流量计进出口气体压力差的作用下,两腰轮将按如图方向旋转。当在进气口充入气体时,两个腰轮都向外转,如图位置1所示。当下边的腰轮放横(水平状态)时,在它下边封存有一定体积量的气体,连续转动时,一定体积量的气体将从排气口排出,见图位置2所示。上边的腰轮将进来的气体存入上腔中,并将气体送出排气口,见图位置3、位置4所示。当进气压力高于排气压力时,两个腰轮将连续转动,一次次地排出气体。当两个腰轮各完成一周的转动时所排出的气体为一个回转量V。在腰轮转动轴通过传动机构送到计数装置进行累计流量计量指示。
□ 主要特点及技术指标
1、流量范围:工况体积流量7-260 L/min
2、测量精度:1.0级
3、工作温度:-10~50℃
4、环境大气压:80~106kPa
5、本体材质:铝合金
6、连接方式:硅胶管Φ18×12
□气体容积式流量计使用说明及注意事项
流量计在运输使用过程中应尽量避免强烈的震动、碰撞及灰尘、雨、雪的侵袭;两次开机的间隔时间应大于5秒;如果电池缺电,应及时充电5、6h左右,并每隔三个月对仪器充电一次;仪器长期不用应放置在干燥、避阳处。
|
