| 数码管型 |
液晶型 |
WP智能流量积算控制仪
与我公司电磁流量计、微小流量计、气体质量流量计、涡街流量计、椭圆齿轮流量计、各类转子流量计等配套，可测量各种液体、蒸汽、气体的瞬时流量、累积流量（同时显示），并能进行温度、压力自动补偿。可现场更改输入信号类型，无须跳线；采用查表法进行密度补偿，精度高；可带通讯输出，与各种带串行输入/输出的设备进行双向通讯，组成网络控制系统。
对于液晶型天然气流量积算仪，计算公式符合SY/T6143-96《天然气的标准孔板计量方法》和GB/T11062-89《天然气发热量、密度和相对密度的计算方法》，只需简单输入相应参数即可进行高精度的自动补偿计算，大屏幕中文带液晶分页显示功能，可显示实时温度、压力、流量、超压缩因子、日期时间、天然气瞬时流量、累积流量等。
* Intel微处理器技术
* 内置24种计算公式，通用性强
* 内部参数可编程
* 显示功能强大
*
Watchdog自动复位功能
□ 主要技术指标
精度：0.5%
电源：220V AC
环境：温度-10～65℃ 相对湿度≤85%
结构：国际标准卡入式，推入表盘即可
开孔：横式152×76竖式76×152方形92×92mm
重量：500g
□ 选型表
|
W P
|
智能流量积算控制仪
|
|
显
示
|
L：数码管 LC：大屏幕全中文液晶
LCT：大屏幕全中文液晶防盗用
|
|
外形尺寸
|
8：160×80 8S：80×160 9：96×96×105mm
|
|
功
能
|
01：无补偿 02：补偿
|
|
通讯接口
|
2：RS232 4：RS422 8：RS485
|
|
变送输出
|
1：继电器 2：4～20mA 3: 0～10mA 4：1～5V 5：0～5V
|
|
流量信号
|
A：4～20mA B: 0～10mA C：1～5V D：0～5V F：脉冲
|
|
温度信号
|
A：4～20mA G: Pt100
E：热电偶（注明类型及范围）
|
|
压力信号
|
A：4～20mA B: 0～10mA C：1～5V D：0～5V
|
|
报 警
1
|
H：上限 L：下限 B：自动定量控制
|
|
报 警
2
|
H：上限 L：下限
B：手动定量控制
|
|
馈电输出
|
P：DC24V 2P：2路DC24V
|

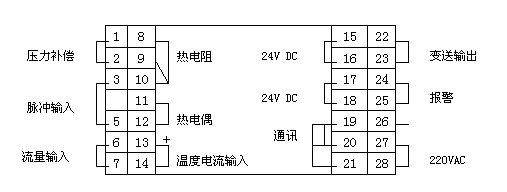

□ 接线图（详见说明书）
|
