上海洪柯自动化仪表有限公司推出的SHQB系列一体化锲型流量计可以满足大多数流体的测量要求，甚至于大多数有磨损的流体。它坚固的结构、实用的设计、简单的操作原理决定了它的高精度和可靠性。对于清洁液体、高粘度流体、蒸汽、浆液、腐蚀性流体、含尘气体、高温高压流体中任何一种流体，都能保持流量与差压的平方根成正比关系。
即使流体粘度达到10000mpa.s，雷诺数最低至300，也不影响锲型流量计的精度。因此锲型流量计更理想地适用于其它类型流量计难以测量的流体，如热煤油、高温导热油、燃料油，焦油，煤焦油、重油，渣油，易结晶苯油，石蜡油，树脂，油漆，沥青，矿浆，煤浆，油浆，含砂原油，高含尘废气，高温高压烟气，焦炉高炉发生炉转炉煤气，含尘含油煤气，气液、气固、液固两相流体等。
﹡ 高精度，长期稳定可靠；
﹡ 结构简单，免维护，无滞留，低压损，抗磨损；
﹡ 流体适用范围广，几乎适用于任何流体；
﹡ 最小的上、下游直管段，前5D后2D。
□ 工作原理

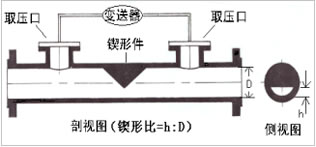

锲型流量计的基本流量方程式源于伯奴利方程（能量守恒和连续方程）。通过锲型件产生差压，由差压变送器检出，输出与流量值成平方根关系的电流信号4-20mADC。可选配智能流量积算仪进行显示、累积、控制。
□ 计算公式：
| 式中：qv----体积流量，m3/s |
| C-----流出系数 |
| ε----可膨胀性系数 |
| m----节流面积比， |
 |
|
| S1----弓形流通面积,m2 |
| D----管道内径 |
| ΔP---差压 |
| ρ----被测介质密度，kg/m3 |
| 其中： |
 |
|
□ 主要技术指标
精度：0.5级（可选0.2级） 范围度：25:1，最高35:1
管道尺寸：DN10～DN1500 最低流速：0.01m/s
工作压力：-0.1～60MPa 工作温度：-50～560℃
环境温度：≤80℃ 环境相对湿度：15～85%
供电电源：24VDC（配积算仪为220VAC） 锲型比：可选0.15、0.2、0.3、0.4、0.5
材质：锲型件为1Cr18Ni9Ti，其它部分可选碳钢或不锈钢等
□ 安装方式
□ 安装尺寸
单位：mm |
| 序号 |
D |
L |
序号 |
D |
L |
| 1 |
10-50 |
500 |
6 |
250 |
1000 |
| 2 |
65 |
600 |
7 |
300 |
1050 |
| 3 |
80-100 |
700 |
8 |
350-400 |
1100 |
| 4 |
125-150 |
800 |
9 |
≥500 |
1200 |
| 5 |
200 |
900 |
|
|
|
|
□ 选型表
| SHQB系列 |
锲型流量计 |
| 管道尺寸 |
注明外径×壁厚（mm） |
| 管道材质 |
1、碳钢2、不锈钢 |
| 管道连接方式 |
1、法兰2、焊接 |
| 取压方式 |
1、管2、平法兰3、插入式法兰 |
| 锲型件类型 |
1、固定式2、可拆卸式 |
| 补偿功能 |
0、无1、温度2、压力3、温度压力 |
| 差压变送器类型 |
1、普通型2、智能型HART/BRAIN |
| 变送器安装方式 |
1、一体型2、分体型 |
| 防爆等级 |
0、无1、本安型2、隔爆型 |
| 防腐 |
0、无1、防腐 |
| 介质压力范围 |
1、-0.1-1.6MPa 2、1.6-6.0MPa3、6.0-25MPa 4、25-60MPa |
| 介质温度范围 |
1、-50-100℃ 2、100-250℃3、250-400℃ 4、400-560℃ |
□ 订货须知
1、 请提供管道外径、壁厚，材质要求；
2、 精度要求；
3、 请提供流体状况，如名称，最大最小常用温度，最大最小常用工作压力，最大最小常用流量（如
果是气体，还需提供是在工作状态下或20℃、101.325KPa标准状态下），密度，粘度，雷诺数；
4、 对于两相流体，应尽可能提供详细的数据，如浓度、磨损性等，数据越详细，我们将为您考虑得
更多；
5、 是否提供流量积算仪，用户法兰，螺栓螺母，垫片等；
6、 如有特殊要求，请与我公司协商。
|
