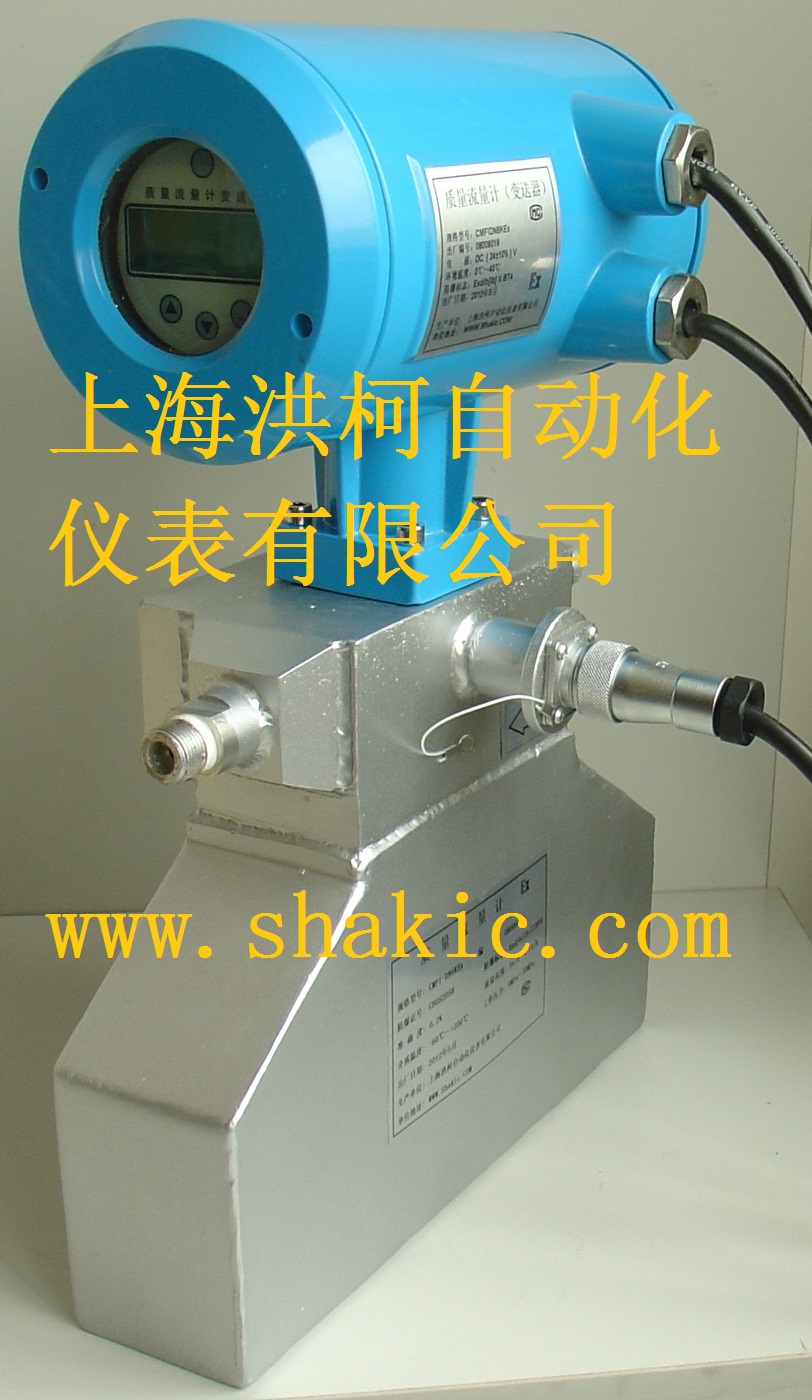

一体型科氏力质量流量计,可同时和输出测量质量流量(体积流量)、密度、温度。独特的结构设计,可一体或分体安装。 |

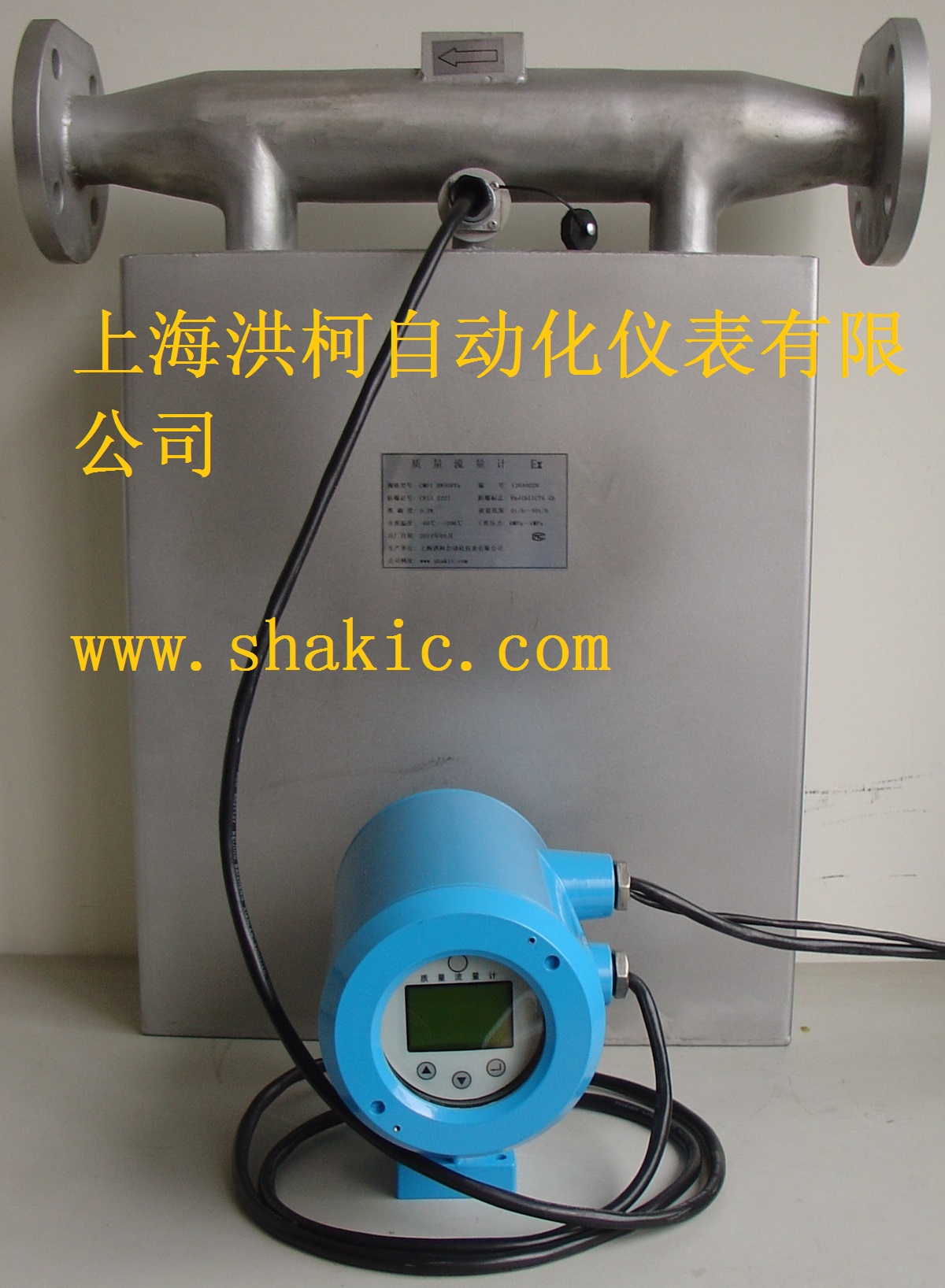

分体型科氏力质量流量计,可同时和输出测量质量流量(体积流量)、密度、温度。独特的结构设计,可一体或分体安装。 |

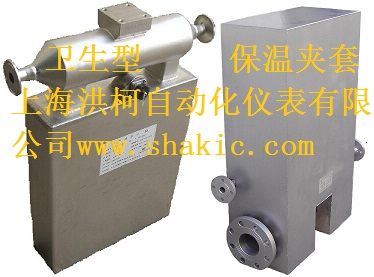

卡箍连接卫生型科氏力质量流量计(独特的结构设计,可一体或分体安装。),保温夹套型科氏力质量流量计(只有分体型),可同时和输出测量质量流量(体积流量)、密度、温度。 |
CMF系列科氏力质量流量计/科里奥利质量流量计/科氏力质量流量计/Hart协议质量流量计/卡箍连接卫生型质量流量计/CMF科里奥利质量流量计/高压气体质量流量计/保温夹套科氏力质量流量计/高压质量流量计/-196度低温质量流量计CNG质量流量计/LNG质量流量计/液体质量流量计/液体流量控制器/定量控制流量计/液体定量控制质量流量计/批量控制质量流量计/科氏力密度计/科氏力浓度计/液体密度计/科氏力质量流量密度计/振动式密度计/浆液密度计
服务热线:021-54485672;18930965672;18916185672;13916101910
QQ:2478182092;QQ:1240199379;QQ:845880592;QQ:1650857523;QQ:978008394
阿里旺旺:shakic
Skype:shakic2008
电子邮箱Email:shakic@163.com;shakic2008@hotmail.com
亲,这里是流量仪表第一微信平台,介绍各类流量计仪表知识,回答各类流量计仪表选型、使用问题,欢迎关注。
最新推出OVAL ALTIMass 智能型高精度多功能质量流量计,属于UltraMass MKII质量流量计的升级换代产品,精度高达0.1级,量程比200:1,温度范围-200~+200℃,反应速度快至10msec(计算周期),背光显示,自诊断,数据开放设定,输出信号选择更多,带Hart协议或RS485等。
http://www.shakic.com/cp/OVAL%20ALTImass%20coriolis%20mass%20flowmeter.htm
上海洪柯自动化仪表有限公司推出AMF系列气体质量流量计,耐压25MPa高压,空气实流检定精度高达0.2级0.5级,主要用于CNG压缩天然气、LNG液化天然气、其它高压空气氮气等气体流量的测量,流量范围1-30Kg/min或更高,G3/4螺纹连接,输出脉冲+RS485通讯,防爆。详情请来电咨询。
上海洪柯自动化仪表有限公司全新推出CMF系列科氏力质量流量计是一种先进的智能型高精度质量流量测量仪表,也可以作为密度计/浓度计。它具有如下特点:
(1) 科氏力质量流量计可直接测量质量流量,与被测介质温度、压力、密度、黏度变化无关。而其他各种质量流量计多采用间接测量方法,即先测得体积流量,再进行温度、压力、密度补偿后求出质量流量。
(2) 科氏力质量流量计内部无可动部件,可靠性高;安装简单,无需前后直管段。
(3) 科氏力质量流量计测量精确度高,可达±0.1%~±0.2%;量程比宽,可达1:100。
(4) 科氏力质量流量计可选分体型或一体型,液晶显示,防爆型,保温夹套型,可同时输出模拟信号,频率信号,RS485通讯接口,Hart协议。
(5) 科氏力质量流量计适用于各种液体,如腐蚀性液体、脏污介质、悬浮液、两相液体(液体中含气体量<10%体积)等。
(6) 科氏力质量流量计可以选择定量控制功能,批量控制流量,继电器输出控制电磁阀、泵等,适合液体加料、灌装、配料等场合。
高精度CMF系列科氏力质量流量计主要用来测量介质的瞬时质量流量和累积质量流量,瞬时体积流量和累积体积流量,密度和温度。它主要适用于以下几个行业:
(1)石油行业,如柴油、汽油、重油等油料计量,原油产量计量、含水率、单井产量计量;原油装车卸车计量等;
(2)化工行业,如甲苯、二甲苯、丁酮、环己酮、正丁醇、异丁醇、二氯甲烷、三氯甲烷、乙二烯、液氨、氟利昂制冷剂R22/R134a/R404A/R407C等、沥青、液体硫磺、已内酰胺、硫酸锰溶液等保温夹套介质的计量,保温夹套科氏力质量流量计;
(3)电力行业,如重油、柴油等燃料油计量,石灰石-石膏湿法脱硫浆液密度计浓度计;
(4)食品、制药行业,如巧克力浆、牛奶、果汁、液态药液、原料药的计量(卡箍连接卫生型科氏力质量流量计);
(5)能源行业,如液化气、天然气、高压气体的计量;
(6)其它行业,如太阳能硅晶片多线切割机砂浆测量、造纸行业的纸浆计量,电厂脱硫浆液密度计,精细化工原料配比,沥青计量等。
高精度CMF系列科氏力质量流量计还可以用作密度计、浓度计。在计量流量、测量温度的同时,测量介质的密度,溶液的浓度以及较均匀混合的两种液体各自的浓度等参数。
如糖厂糖浆浓度(糖度)测量,酿酒厂酒精度测量;太阳能硅晶片多线切割机/切方机等切削液、砂浆质量流量体积流量流量密度温度测量;测量电厂脱硫石灰石浆液密度测量;污水处理厂红液浓度测量;铅矿厂矿浆浓度测量;铁矿厂矿浆浓度测量,铜矿厂矿浆浓度测量,挖沙船泥沙含量测量,油田油水含量测量等。
CMF系列科氏力质量流量计即使在恶劣的工作环境下也能表现出优异的性能。具有抗干扰能力强,压力损失小,易清洗,具备自排空功能等优点,其基本技术指标已达到国际先进水平,可以替代进口科氏力质量流量计,并配套出口到俄罗斯、蒙古、韩国、菲律宾、越南、塔吉克斯坦、巴基斯坦、印度等国家。
□ 科氏力质量流量计工作原理
科里奥利原理--简称科氏力原理(见图1)
当一根管子绕着原点旋转时,让一个质点从原点通过管子向外端流动,即质点的线速度由零逐渐加大,也就是说质点被赋于能量,随之而产生的反作用Fc将使管子的旋转速度减缓,即管子运动发生滞后。相反,让一个质点从外端通过管子向原点流动,即质点的线速度由大逐渐减小趋向于零,也就是说质点的能量被释入出来,随之而产生的反作用Fc将使管子的旋转速度加快,即管子运动发生超前。
这种能使旋转着的管子运动速度发生超前或滞后的力Fc就称为科氏力。
我们将绕着同一根轴线以同相位旋转的两根相同的管子外端用同样的管子连接起来(见图2),当管子内没有质点流过时,连接管与轴线是平行的,而当管子内有质点流过时,由于科氏力的作用,两根旋转管发生相位差,连接管就不再与轴线平行。总而言之,管子的相位差大小取决于管子变形的大小,而管子变形的大小仅仅取决于流经管子的流体质量的大小。这就为利用科氏力直接测量流体的质量流量奠定了理论基础。
不断旋转着的管子只能在实验室里做模型,而不能用于实际生产现场。我们将管子的圆周运动切割下一段圆弧,使管子在圆弧内反复旋转,即将单向旋转运动变成双向振动,则连接管在没有流量时为平行振动,而在有流量时就变成反复扭动。要实现管子振动是非常方便的,即用激磁电流进行激励。而在管子两端利用电磁感应分别取得正弦信号1和2,两个正弦信号相位差的大小就直接反映出质量流量的大小(见图3)。
不同密度的介质流经传感器时,振管的振动频率不同,由此可以解算出介质密度。
安装在传感器振管上的铂电阻可间接测量介质的温度。
全球著名科氏力质量流量计制造商内部结构图
□ 科氏力质量流量计主要技术指标
操作菜单:中文版或英文版(出口专用,配英文说明书)
显示功能:可循环显示瞬时质量流量和累积质量流量、瞬时体积流量和累积体积流量、密度和温度,可选定量控制(批量控制功能)
质量流量测量准确度:±[0.2% +(零点稳定度/瞬时质量流量×100%)],可选±[0.15% +(零点稳定度/瞬时质量流量×100%)],±[0.1% +(零点稳定度/瞬时质量流量×100%)]
质量流量测量重复性:±(0.5)×[0.2% +(零点稳定度/瞬时质量流量×100%)],±(0.5)×[0.15% +(零点稳定度/瞬时质量流量×100%)],±(0.5)×[0.1% +(零点稳定度/瞬时质量流量×100%)]
密度测量范围:0.2~3.5g/cm3;密度测量准确度:±0.002g/cm3
温度测量范围:-60~+200℃;温度测量准确度:±1℃
公称通径:DN1、DN2、DN3、DN6、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200
测量管材质:316L不锈钢,Hc合金(特殊订货);外壳材质:304不锈钢
流体介质温度:-40~+200℃, (高温型-50~+350℃,低温型-200~+40℃)
公称压力:2.5MPa、4.0MPa、30MPa(保温夹套型科氏力质量流量计保温介质进出口DN15PN1.6MPa)
连接方式:螺纹、法兰、卫生型卡箍式
输出信号:
---- 标准配置:2路4~20mA,1路0~10kHz,RS485通讯接口;
---- 可选:HART协议;3路4~20mA输出(分别对应质量流量或体积流量、密度、温度);
---- 批量控制器输出:继电器触点容量24V/0.2A,常开,也可以改为常闭
信号线:分体型科式力质量流量计传感器与转换器间信号线长度标准配置为5米,最长不超过200米
防护等级:
---- 一体化科氏力质量流量计IP67
---- 分体型科氏力质量流量传感器IP65,盘装智能变送器IP54,墙挂式或立柱式智能变送器IP67;
防爆等级:ExdibIICT6 Gb
供电电源:标配24VDC,可选220VAC开关电源
工作环境:环境温度-20~+70℃;大气压力86~106kPa
中文显示菜单:
英文显示菜单:

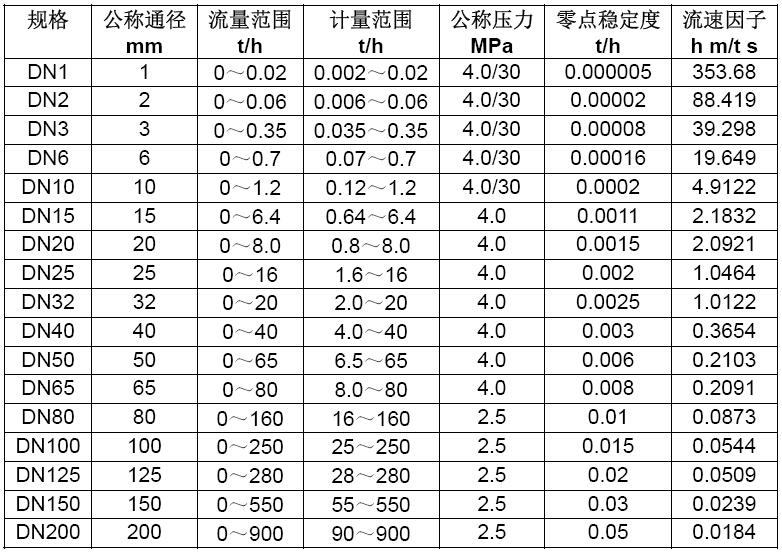

□ 科氏力质量流量计参数表
□ 科氏力质量流量计的构成
CMF型质量流量计主要分为两部分:传感器(一次表)和变送器(二次表),两者之间由屏蔽电缆连接。有分体型和一体型。
质量流量传感器(一次仪表)是质量流量计的机械部分,内部装有激振器、位移传感器和温度传感器。
质量流量变送器(二次仪表)是仪表的显示部分,也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等,它的基本功能是:接收并处理传感器的电信号,经过处理直接得到质量流量、温度和密度,并根据上述参数导出体积流量等所需测量的参数;可以显示、输出、储存和远程传输;修改流量计参数。变送器内部都装有安全栅,起防爆隔离保护作用。
一体型流量计的传感器(一次表)是本质安全型,变送器(二次表)是隔爆型,传感器和变送器都可以在爆炸性气体环境下工作,可以放在危险区。
分体型型流量计的传感器(一次表)为本质安全型,可以在爆炸性气体环境下使用,变送器只能在规定的安全环境下工作。本安型流量计变送器(二次表)一般安装在仪表柜上,开孔尺寸152mm X 152mm。
□ 科氏力质量流量计安装尺寸
□科氏力质量流量计(传感器)安装说明
﹡ CMF系列科氏力质量流量计安装时不需要前后直管段;
﹡ CMF系列科氏力质量流量计一般安装在水平管道上,主体部分自然垂直向下。安装时注意流量计上标注的流向标志应与管道中的液体流向相同;
﹡ CMF系列科氏力质量流量计的上游和下游需安装固定支撑架;
﹡ 安装时要保证流量计的法兰盘与管道中的法兰盘同心,拧固定螺栓时要保证多个螺栓均匀受力,不可强迫对位,以免一次表上产生扭矩或弯矩;
﹡ CMF系列科氏力质量流量计下游管道需要有一定的背压,不能直接处于开放状态,防止管道内液体不能充满,造成测量不正确,尤其是容易气化的液体,如液氨等;
﹡ CMF系列科氏力质量流量计必须离开地面,也不能与其它物品相接触;
﹡ 测量易气化、易结晶的液体,要将流量计传感器整体加保温材料保护或选择保温夹套型科氏力质量流量计,以免结露或结霜损坏传感器;
﹡ 对于分体型科氏力质量流量计,传感器和变送器的编号要一一对应,否则可能产生测量误差。
□ 科氏力质量流量计安装环境要求
CMF型质量流量计是高精度测量仪表,为了保证测量准确度,需保证安装的环境要求:
1、传感器(一次表)和变送器(二次表)不得安装在有强磁干扰的区域,否则会影响电路信号,从而影响测量准确度;
2、传感器(一次表)安装的管道不能有其他振动干扰;
3、对需要安装在户外的情形,要注意最高和最低的环境温度,应当考虑防风遮雨措施,避免风吹雨淋,以提高流量计的工作寿命;
4、分体型流量计变送器(二次表)应安放在安全区或合适的控制室;
5、分体型流量计传感器(一次表)和变送器(二次表)之间是由十芯屏蔽电缆连接的。一体型流量计变送器(二次表)输出电缆是十芯屏蔽电缆。
本公司出厂时标配电缆长5米。客户如有特殊需求,可增加电缆长度,最长不超过200米。
|
