键可对内部参数进行设定。
□ 智能旋进漩涡流量计主要技术参数

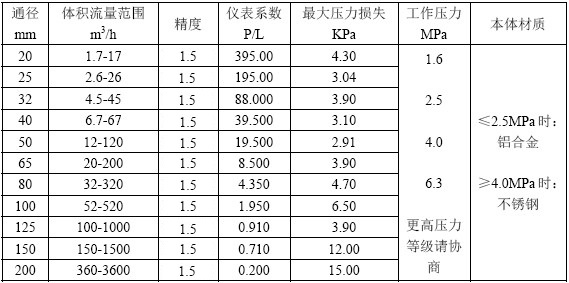

1、口径、流量范围、工作压力、精度、材质对照表：
备注：
①气体流量标准状态为101.325KPa，20℃。
②表中所列流量范围为出厂时检定的流量范围(常温常压下介质为空气，ρ=1.205kg/m3)。压力增大，流量范围也随之扩大。
③使用条件：环境温度-40~+55℃；相对湿度5%~95%；大气压力86-106KPa。
2、介质温度：-20~+80℃。
3、工作电源：外电源+24VDC或内置3.6V锂电池（此时无任何信号输出功能）。
整机功耗：外电源＜1W；内置电源，＜0.3mW，锂电池可用二年以上。
4、输出方式：脉冲信号；4-20mA电流信号对应流量0-Qmax，20mA对应流量可由用户自已设定。
通讯接口：Rs485，可传输瞬时流量累积流量、压力和温度参数。
5、防爆标志：Exd ⅡBT4。
6、防护等级：IP65。

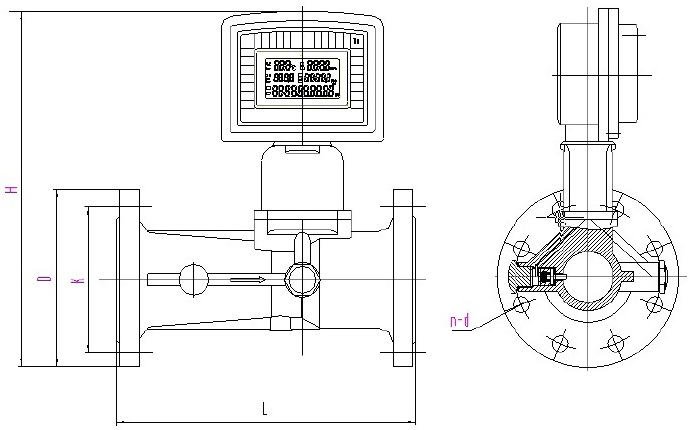

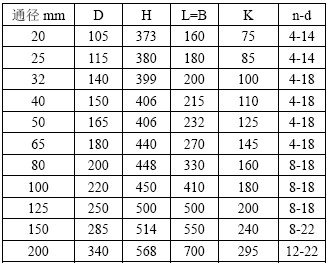

□智能旋进漩涡流量计外形尺寸图
备注：
①以上为公称压力1.6MPa时的尺寸。
②法兰标准为GB/T9112-9113 2000。
□智能旋进漩涡流量计选型须知
1、用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况，流量范围及信号输出要求合理选择流量计的型号规格。
2、为使流量计的使用性能最佳，流量计的使用范围在最大流量的20%~80%范围内比较合适。
3、流量计出厂时的标准输出配置是：具有工况脉冲信号输出（三线制）、标准流量信号输出或RS485通讯输出。若要求有其它输出功能时，请在订货时说明。
4、选型实例
已知某一供气管线的实际工作压力为（表压）0.8-1.2MPs，介质温度范围为-5℃-+40℃，供气量为3000-10000m3/h（标况流量），在不考虑天然气组分的情况下，要求确定流量计的规格型号。
分析：智能旋进漩涡流量计主要技术参数中给出的流量为工况流量范围，而本例中给出的流量范围是标况流量范围，因此，必须根据气态方程先将标况流量换算成工况流量，然后再选择合适的口径。
气态方程式如下：
式中：C*—换算系数
—气体压缩因子，按中国石油天然气总公司SY/T6143-1996标准计算。附录表B中的数据仅供参考，其数据按天然气的真实相对密度Gr=0.600，氮气和二氧化碳摩尔分数均为0.00计算所得，当介质压力低于0.5MPa时，均可按Zb/Zg=1.00估算。
选型计算如下：
①当介质压力最低（0.8MPa）、温度最高（+40℃）时处于（供气峰期），应具有最大标况体积流最（选型时暂不考虑Fz的影响，当在大气压取101.325KPa）。
或用公式
（式中：C*为换算系数，查附录表A）
②当介质压力最高(1.2MPa)温度最低（-5℃）时（处于供气低谷），应具有最小标况体积流量。
即：
或用公式
（式中：C*为换算系数，查附录表A）
③选型：从以上计算结果得知，要选择的流量计其工况流量范围为214-1200m3/h；由智能旋进漩涡流量计主要技术参数查得，LUXZ-150A型智能旋进漩涡流量计（150-2250m3/h）满足此要求。
□智能旋进漩涡流量计安装须知
1、流量计应根据流向标志安装。
2、流量计可水平、垂直或任意角度倾斜安装。

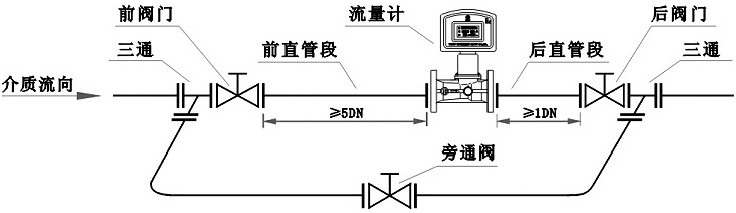

3、流量计上下游直管段要求见下图：
4、被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。
5、流量计周围不应有强外磁场干扰及强烈的机械振动。
6、流量计必须可靠接地。
