上海洪柯自动化仪表有限公司推出的LD系列电磁流量计是一款经济实用，性能稳定的智能型电磁流量计，适用于精确和稳定测量封闭管道中导电液体和浆液类液固两相悬浮液的瞬时流量、累积流量和流速，如洁净水、污水、生活水、原水，各种酸、碱、盐等溶液，泥浆、矿浆、纸浆以及食品方面的液体等，广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。
技术资料下载：完整版《电磁流量计故障检查与分析》，主要内容： 第一节 故障类型；第二节 故障现象和检查流程；第三节 无流量信号输出检查和采取措施；第四节 输出晃动检查和采取措施；第五节 零点不稳定检查和采取措施；第六节 流量测量值与实际值不符的检查和采取措施；第七节 输出信号超满度值检查和采取措施；第八节 故障分述和案例；第九节 电磁流量计专项检测
http://bbs.hcbbs.com/thread-755890-1-1.html
□ 电磁流量计工作原理及其特点
电磁流量计测量原理是基于法拉第电磁感应定律。
当导电液体沿测量管在交变磁场中作与磁力线成垂直方向运动时，导电液体切割磁力线 产生感应电势。在与测量管轴线和磁场磁力线相互垂直的管壁上安装了一对检测电极，将这个感应电势检出。
若感应电势为E，则：
式（1）中：B—磁感应强度；D—电极间的距离，与测量管内径相等；V—测量管内被测流体在横截面上的平均流速。
其中：磁场B是恒定不变值，D为一常数，则感应电动势E与被测液体流速V成正比。
通过测量管横截面上的瞬时体积流量Q与流速V之间的关系为：
将式 (1) 代入式(2)得：
式（3）中：K—仪表常数。
由式(3)可知，当仪表常数K确定后，感应电动势E与流量Q成正比。
E通常称为流量信号，将流量信号输入转换器，经处理，输出与流量成正比的4～20mA DC信号。可与单元组合仪表配套，对流量进行显示、记录、积算、调节等。
电磁流量计这种测量方式具有以下特点：
1、测量管内无阻流体，因此无压力损失；
2、由于信号在整个充满磁场的空间中形成，它是管道截面上的平均值，因此所需直管段相对较短，前端长度为 5倍DN（DN为流量计通径）；
3、只有管道衬里和电极与被测液体接触，因此，合理选择电极和衬里材料，即可达到耐腐蚀、耐磨损的要求；
4、测量所得信号是一个与平均流速成线性关系的电动势，它与液体的压力、温度、密度、粘度、电导率（不小于最低电导率）等物理参数无关，所以测量精度高，工作可靠。
□ 电磁流量计性能指标
公称通径：4,6,10,15,20,32,40,50,65,80,100,125,150,200,250,300,350,400,450,500,600,700,800,
900,1000,1100,1200,1400,1600,1800,2000
公称压力：0.6MPa,1.0MPa,1.6MPa,2.5MPa,4.0MPa,6.3MPa,10MPa,16MPa,20MPa,25MPa,32MPa
结构形式：一体型、分体型；高压型；卫生型；潜水型
精度等级：0.5级（0.3m/s～10m/s范围内），可选0.2级
可测量流速范围：0.05m/s～12m/s
有效测量流速范围：0.3m/s～10m/s （0.5级精度）
流体温度：≤180℃
最低电导率：≥0.5μs/cm2
衬里材料：聚四氟已烯PTFE、氯丁橡胶，F46，PFA、聚氨酯
电极材料：铂金、钽、哈氏合金、钛、316L、碳化钨
测量管材料：304不锈钢
外壳和法兰材料：碳钢，可定做不锈钢材质
工艺连接：
—— 法兰连接，法兰标准：GB/T9119-2000
—— 夹持式连接
—— 螺纹连接
—— 卫生级卡箍式连接
—— 高压由任连接或法兰连接
—— 潜水型敞口板式连接
防护等级：一体型（IP67）、分体型（IP65和IP68）
防爆标志：ExmdⅡBT4
欧盟CE认证：已通过，EN61000-6-2:2005；EN61000-6-4:2007
供电电源：18～36VDC或者85～265VAC，功率：小于8W
输出信号：4-20mA，频率输出（0～10KHZ），脉冲当量
通讯协议：Hart协议、RS485（MODBUS）
励磁方式：
—— 三幅值低频矩形波励磁
—— 矿浆专用高频励磁（用于测量金属类磁性流体，如熔融态金属液、液态金属、含铁粉矿浆、硼铁矿浆、磁铁浆液、水银、砷等）
励磁电流：160mA
电气接口：M20×1.5、1/2NPT
接地方式：接地环（用户指定）或接地电极、管道接地
显示方式：液晶显示屏分辨率FSTN模式128×64
断电数据保存时间：断电记忆EEPROM，所设定之参数及流量累积数据在断电时后永久性不丢失
平均无故障时间：MTBF=45000h
防雷击功能：采用防雷电保护设计电路，高效抗干扰电路，适用各种恶劣环境
传感器零点修正以及自动校零：见操作说明
故障自诊断功能并报警提示：能准确检测出传感器励磁回路、电极信号回路、转换器等的故障并显示报警
空、满管检测功能：采用电容式技术的空满管检测技术
瞬时流量和累积流量双向测量功能：正反向流量均可精确测量
在线调整流向的功能：见操作说明
多种流量单位可供选择：m3/h,l/h,kg/h,t/h,m3/m,l/m
阻尼时间设置功能：见操作说明
小信号切除功能：见操作说明
在线输出校准功能：见操作说明
累积量清零功能：见操作说明
累积量预设置功能：见操作说明
□ 电磁流量计流量范围表
□ 电磁流量计尺寸图

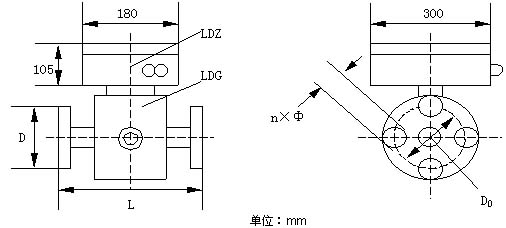

1、法兰型电磁流量计尺寸图（部分）
2、卡箍连接卫生级电磁流量计尺寸图
□ 电磁流量计接线图
1、一体型电磁流量计接线图

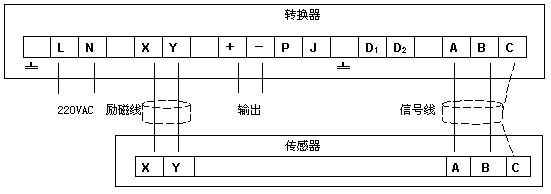

2、分体型电磁流量计接线图
□ 电磁流量计安装
﹡ 液体流动方向应与电磁流量计传感器上箭头方向一致，垂直安装时流体应自下向上；
﹡ 电磁流量计测量管内必须充满液体；
﹡ 电磁流量计传感器上游直管段长度应大于5D，下游大于2D；
﹡ 电磁流量计传感器应接地良好，电阻＜10Ω；
﹡ 避免强交流磁场，振动场合应选择分体型电磁流量计；
﹡ 分体型电磁流量计信号线标准配置为10m，大于10m时请注明，最长300m。
□ 电磁流量计成套性
﹡ 一体型智能型电磁流量计1套（现已推出微流量小口径智能型电磁流量计）
﹡ 分体型智能型电磁流量计，由电磁流量传感器、电磁流量转换器、信号线构成。
□ 电磁流量计附录
常用电极材料耐腐蚀性能表
| 材 料 |
耐 腐 性 能 |
| 耐酸钢
1Cr18Ni9Ti |
耐硝酸、冷磷酸及其它无机酸，多种盐、碱溶液，有机酸等；
不耐硫酸、盐酸、氢氟酸，沸腾的蚁酸、草酸、工业铬酸，碳酸钠、氯、溴、碘等。 |
| 含钼不锈钢
0Cr18Ni12Mo2Ti |
耐50%以下硝酸、室温50%以下硫酸、沸腾的磷酸、蚁酸，一定压力下的亚硫酸、醋酸等；
不耐氢氟酸、氯、溴、碘等。 |
| 哈氏B合金
Hb |
耐沸点以下一定浓度的盐酸，硫酸﹑磷酸﹑氢氟酸﹑有机酸等非氧化性酸﹑碱，非氧化性盐液。 |
| 哈氏C合金
Hc |
耐氧化性酸，如硝酸、混酸或铬酸与硫酸的混合液，氧化性的盐类如Fe＋3﹑、Cu＋2或其它氧化剂，如高于常温的次氯酸盐溶液，海水 |
| 钛
Ti |
耐各种氯化物、氯盐酸及含氯介质，氧化性介质（如发烟硝酸），有机酸、碱。 |
| 钽
Ta |
耐腐性类似玻璃，除氢氟酸、发烟硫酸、碱外，几乎耐一切化学介质（如沸点的盐酸、硝酸、175℃以下的硫酸）；
不耐碱。 |
| 铂
Pt |
耐各种酸、碱、盐；
不耐王水。 |
常用衬里性能表
| 材料 |
性 能 |
温 度 |
适用范围 |
| 氯
丁
橡
胶 |
弹性极好，耐磨、耐冲击性好；
耐一般低浓度酸、碱、盐腐蚀；
不耐氧化性介质。 |
0～80℃ |
非氧化性溶液，如一般水、污水。 |
| 聚
氨
酯 |
耐磨性极好；
耐酸、碱性能差。 |
0～60℃ |
石油钻探、矿浆、泥浆、砂浆等磨损严重场合。 |
| 聚
四
氟
乙
烯 |
最稳定的塑料。耐沸腾的盐酸、硫酸、 硝酸和王水，浓碱、各种有机溶液；
不耐熔融碱金属及其氨溶液；
耐磨性及粘接性差。 |
-40℃～180℃ |
测量酸、碱、盐强腐蚀及卫生类介质。 |
|
