上海洪柯自动化仪表有限公司推出的LUGB系列智能涡街流量计是应用卡门涡街原理和现代电子技术设计而制造的一种流量计。在流体中垂直于流动方向插入非流线型漩涡发生体,当流体流过时,在其后两侧交替产生的漩涡列称为卡门涡街。这些漩涡产生交替变化的压力作用于压电传感器上产生交变电信号,该信号与流速成正比,经处理运算后即可求出工况体积流量。具有压力损失小,量程范围宽,精度高,结构简单,无可动件,安装维护量少,测量时几乎不受介质密度、压力、温度、粘度等参数的影响。广泛应用于电力、环保、水处理、冶金等行业。

涡街流量计工作原理
涡街流量计是根据“卡门漩涡”原理制成的新型流量测量仪表。
当一稳定的流体流经有一定长度的直管道时,撞击沉浸在流体中的非线性柱体,在流体的下游会产生漩涡(即卡门漩涡)。
当流体的雷诺数(Re)在一定的范围内,漩涡的发生规律是稳定可靠的,漩涡发生的频率F由公式:F=(St * V)/d 确定
其中,V为流速; d为柱体迎流面的宽度;St为斯特罗哈数。

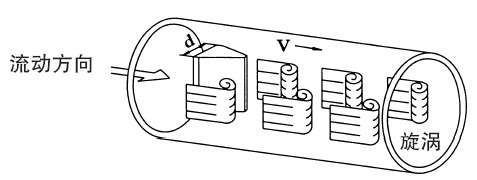

智能涡街流量计工作原理结构图

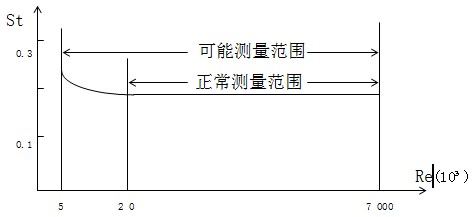

斯特罗哈数是一个无因次参数,下图表示斯特罗哈数与雷诺数的关系,在一定的雷诺数范围内,斯特罗哈数基本上保持不变,这样就可以认为雷诺数在这个范围内卡门漩涡的释放频率与流体的速度成正比。所以由检测出来的频率F就可求得流速V,并由V求得体积流量。
智能涡街流量计雷诺数

涡街流量计参数表
公称通径:
-- 管道式:10、15、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500;
-- 插入式:DN200-DN3000
材 质:传感器及壳体:304(1Cr18Ni9Ti);法兰:碳钢、不锈钢(其它材质协议订货)
被测介质:液体、气体、饱和蒸汽、过热蒸汽
公称压力:管道式:2.5MPa 插入式:1.6MPa (其它协议订货)
精度等级:液体1级 气体、蒸汽1.5级 (对插入式仅指测量头精度)
介质温度:-20~+100℃ ;-20~+280℃ ;-20~+350℃(最高500度)
环境温度:现场液晶式:0~+50℃ ;脉冲信号式:-20~+70℃
输出信号:
-- 1、三线制脉冲:低电平≤1V,高电平≥5V,电源24VDC,防爆型须由安全栅供电。
-- 2、两线制4-20mA,电源24VDC,防爆型须由安全栅供电。
-- 3、现场液晶:无输出,5位瞬时流量(m3/h或Kg/h),8位累积流量(m3、Nm3、Kg、T),电源3.6V7.5Ah锂电池寿命2年;防爆专用电池2节寿命6个月
-- 4、现场液晶带4-20mA,电源24VDC,防爆型须由安全栅供电
通讯协议:RS485(Modbus);Hart协议
防爆等级:电池供电:Ex iaⅡBT4;24VDC供电:Ex iaⅡBT5

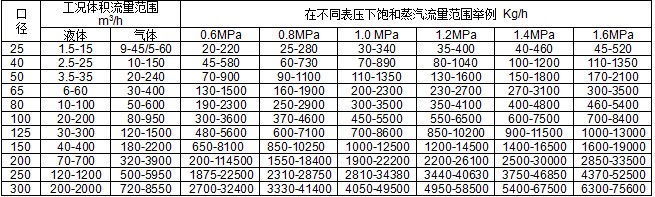

涡街流量计液体、气体、饱和蒸汽测量范围表:
智能涡街流量计流量范围表
备注:
1、过热蒸汽流量范围≈饱和蒸汽流量值×(过热蒸汽密度/饱和蒸汽密度);
2、插入式流量计液体流速范围为1-10m/s,气体蒸汽流速范围为3-35m/s;
3、应根据流量选择口径,介质流量必须在流量范围内,否则不能工作,最佳流量为最大流量的30%-80%;
4、如果实际管道口径大于或小于选定的仪表口径,应采用收缩管或扩张管变径,以保证仪表的正常使用;
5、根据被测介质温度,选择相应温度的流量计;根据被测介质及环境要求选择流量计是否防爆;
6、涡街流量计对前后直管段有一定要求,一般为前25倍DN后5倍DN,具体要求见说明书;
7、液体一般不带温度压力补偿,饱和蒸汽应有温度或压力补偿,气体、过热蒸汽应温度和压力同时补偿。

涡街流量计安装使用说明
1、安装场合应避开强电设备,高频设备,强开关电源,高温,高湿,腐蚀氛围的影响。
2、管道有较强振动时,应采取减振措施。流量计上、下游2D处分别设置防振座并加防振垫。
3、可水平、垂直、倾斜安装;介质必须充满管道,且有一定背压。
4、工艺管道应与流量计同心;工艺管道内径应与流量计内径一致,否则加装收缩管或扩张管。
5、密封垫片不能凸入管道内,密封垫片内径可大于流量计内径1-2mm。
6、如需温度压力补偿,取压口应在下游3-5D处,取温口应在下游6-8D处。
7、流量计上、下游直管段长度应符合下表:
-- 上游管路为同心收缩管时,涡街流量计前直管段为15D后直管段为5D。
-- 上游管路为同心渐扩管时,涡街流量计前直管段为25D后直管段为5D。
-- 上游管路为1个平面90°弯头时,涡街流量计前直管段为20D后直管段为5D。
-- 上游管路为2个平面90°弯头时,涡街流量计前直管段为25D后直管段为5D。
-- 上游管路为2个不同平面90°弯头时,涡街流量计前直管段为40D后直管段为5D。
-- 上游管路为全开阀门时,涡街流量计前直管段为15D后直管段为5D。
-- 上游管路为半开阀门时,涡街流量计前直管段为40D后直管段为5D。
-- 如果管路上有调节阀,建议安装在涡街流量计下游10D以外。
